ความแตกต่างระหว่างหม้อแปลงแช่น้ำมันและหม้อแปลงชนิดแห้ง

ความแตกต่างระหว่างหม้อแปลงแช่น้ำมันและหม้อแปลงชนิดแห้ง

จำเป็นต้องมีการเปลี่ยนแปลงแบบแห้งในอาคารที่ซับซ้อน (ชั้นใต้ดิน พื้น หลังคา ฯลฯ) และพื้นที่ที่มีประชากรหนาแน่น หม้อแปลงน้ำมันใช้ในสถานีย่อยอิสระ โดยทั่วไปหม้อแปลงไฟฟ้าภายในกล่องหม้อแปลงจะใช้การแปลงแบบแห้ง ไฟฟ้าชั่วคราวกลางแจ้งโดยทั่วไปจะใช้หม้อแปลงน้ำมัน ในระหว่างการก่อสร้าง จะมีการเลือกการเปลี่ยนรูปแบบแห้งและการเปลี่ยนรูปน้ำมันตามพื้นที่ สามารถเลือกการเปลี่ยนรูปน้ำมันได้เมื่อพื้นที่มีขนาดใหญ่ และสามารถเลือกการเปลี่ยนรูปแบบแห้งได้เมื่อพื้นที่มีผู้คนหนาแน่น

สภาพอากาศในภูมิภาคค่อนข้างชื้นและร้อนทำให้ง่ายต่อการใช้น้ำมัน หากใช้การเปลี่ยนรูปแบบแห้ง จะต้องติดตั้งอุปกรณ์ระบายความร้อนด้วยอากาศแบบบังคับ

1. ลักษณะที่ปรากฏ:

รูปแบบบรรจุภัณฑ์จะแตกต่างกัน หม้อแปลงชนิดแห้งสามารถมองเห็นแกนเหล็กและขดลวดได้โดยตรง ในขณะที่หม้อแปลงชนิดน้ำมันสามารถมองเห็นได้เฉพาะเปลือกนอกของหม้อแปลงเท่านั้น

2. แบบฟอร์มโอกาสในการขายที่แตกต่างกัน:

หม้อแปลงชนิดแห้งส่วนใหญ่ใช้ปลอกยางซิลิโคน ในขณะที่หม้อแปลงชนิดน้ำมันส่วนใหญ่ใช้ปลอกเซรามิก

3. ความจุและแรงดันไฟฟ้าที่แตกต่างกัน:

หม้อแปลงชนิดแห้งโดยทั่วไปเหมาะสำหรับการจำหน่าย โดยมีความจุต่ำกว่า 1600KVA เป็นส่วนใหญ่ และแรงดันไฟฟ้า 10K นอกจากนี้ยังมีบางส่วนที่สามารถบรรลุระดับแรงดันไฟฟ้าที่ 35KV อย่างไรก็ตาม หม้อแปลงชนิดน้ำมันสามารถรับกำลังได้เต็มที่ตั้งแต่ขนาดเล็กไปจนถึงขนาดใหญ่ และระดับแรงดันไฟฟ้าก็สามารถรับแรงดันไฟฟ้าทั้งหมดได้เช่นกัน สายทดสอบแรงดันสูงพิเศษ 1,000KV ที่สร้างขึ้นในประเทศจีนต้องใช้หม้อแปลงชนิดน้ำมัน

4. ฉนวนและการกระจายความร้อนแตกต่างกัน:

หม้อแปลงชนิดแห้งโดยทั่วไปจะหุ้มฉนวนด้วยเรซินและระบายความร้อนด้วยอากาศธรรมชาติ หม้อแปลงความจุขนาดใหญ่จะถูกระบายความร้อนด้วยพัดลม ในขณะที่หม้อแปลงชนิดน้ำมันจะถูกหุ้มด้วยน้ำมันที่เป็นฉนวน การหมุนเวียนของน้ำมันฉนวนภายในหม้อแปลงจะกระจายความร้อนจากความร้อนที่เกิดจากขดลวดไปยังแผงระบายความร้อนของหม้อแปลง

5. สถานที่ที่ใช้บังคับ:

หม้อแปลงชนิดแห้งส่วนใหญ่จะใช้ในสถานที่ที่ต้องการ "การป้องกันอัคคีภัยและการป้องกันการระเบิด" และโดยทั่วไปใช้งานง่ายในอาคารขนาดใหญ่และอาคารสูง อย่างไรก็ตาม หม้อแปลงชนิดน้ำมันอาจทำให้เกิดเพลิงไหม้ได้เนื่องจากการกระเด็นของน้ำมันหรือการรั่วไหลหลังจาก "อุบัติเหตุ" และส่วนใหญ่ใช้งานกลางแจ้ง และมีสถานที่ที่มีการขุด "บ่อน้ำมันโดยอุบัติเหตุ"

6. ความสามารถในการรับน้ำหนักที่แตกต่างกัน:

โดยทั่วไป หม้อแปลงชนิดแห้งควรทำงานที่ความจุพิกัด ในขณะที่หม้อแปลงชนิดน้ำมันมีความจุเกินพิกัดที่ดีกว่า

7. ต้นทุนแตกต่างกัน:

สำหรับหม้อแปลงที่มีความจุเท่ากัน ราคาซื้อหม้อแปลงชนิดแห้งจะสูงกว่าหม้อแปลงชนิดน้ำมันมาก หม้อแปลงชนิดแห้งมักจะเริ่มต้นด้วย SC, การหล่ออีพอกซีเรซินแบบห่อหุ้ม, การหล่อฉนวนแข็งแบบไม่ใช่อีพอกซีเรซิน SCR ที่ห่อหุ้ม และแบบเปิด SG หม้อแปลงชนิดแห้งประเภทต่างๆ ส่วนใหญ่ใช้ปลอกยางซิลิโคน ในขณะที่หม้อแปลงชนิดน้ำมันส่วนใหญ่ใช้ปลอกเซรามิก

โดยรวมแล้ว ความแตกต่างพื้นฐานระหว่างทั้งสองอยู่ที่ความแตกต่างในตัวกลางทำความเย็น โดยที่น้ำมันหม้อแปลง (รวมถึงน้ำมันอื่นๆ เช่น น้ำมัน ถูกใช้เป็นตัวกลางในการทำความเย็นและเป็นฉนวน ในขณะที่การเปลี่ยนรูปแบบแห้งใช้อากาศหรือก๊าซอื่นๆ เช่น SF6 เป็น ตัวกลางหล่อเย็น ตัวของหม้อแปลงน้ำมันวางอยู่ในถังที่เต็มไปด้วยน้ำมันหม้อแปลง การแปรสภาพแบบแห้งมักเกี่ยวข้องกับการห่อหุ้มแกนเหล็กและตัวขดลวดด้วยการหล่อด้วยอีพอกซีเรซิน นอกจากนี้ยังมีแบบที่ใช้กันทั่วไปมากขึ้นในปัจจุบันซึ่งไม่ใช่ ห่อหุ้ม ขดลวดเคลือบด้วยกระดาษฉนวนพิเศษและสีฉนวนเพื่อป้องกันขดลวดหรือแกนเหล็กไม่ให้ชื้น

ลิงค์ผลิตภัณฑ์

http% 3a% 2f% 2fwww.switchgear - จีน .com% 2fpower - การกระจาย - หม้อแปลง% 2foil - แช่หม้อแปลง% 2fpole - mounted - single - phase - transformers.html

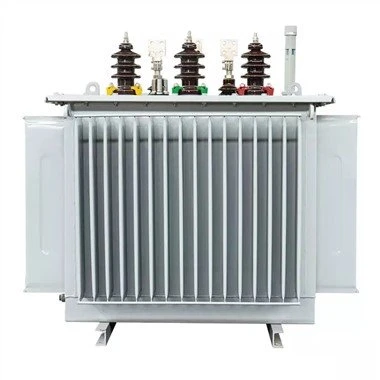

รูปถ่ายสินค้า
