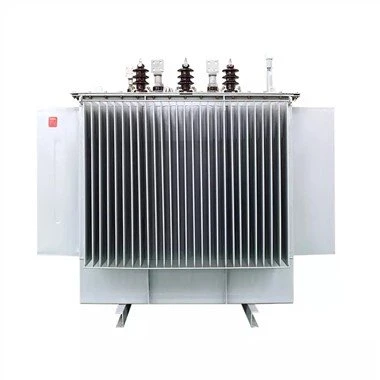

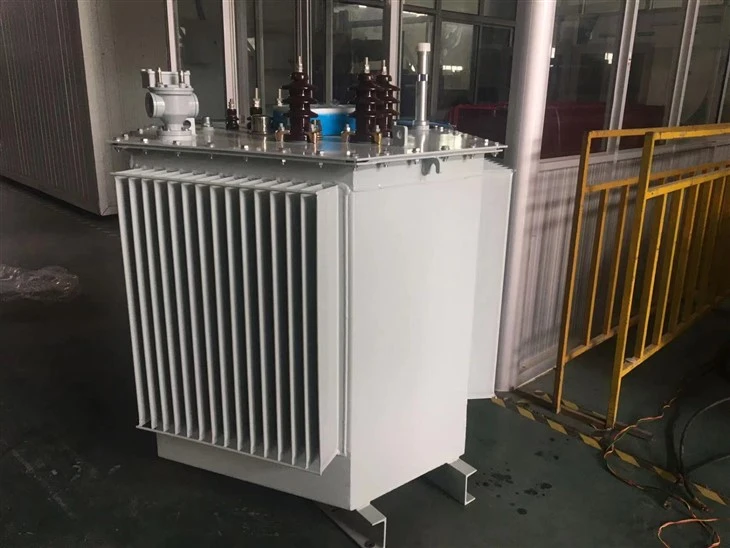

1000KVA 10/0.4KV น้ำมันหม้อแปลงไฟฟ้า

1000KVA 10/0.4KV หม้อแปลงไฟฟ้าน้ำมัน



หม้อแปลงแช่น้ำมันใช้แกนเหล็กแผลสามมิติ เนื่องจากเสาแกนเหล็กทั้งสามถูกจัดเรียงเป็นรูปสามเหลี่ยมด้านเท่าสามมิติ ขดลวดจึงแน่น วงจรแม่เหล็กทั้งสามมีความยาวเท่ากัน และวงจรแม่เหล็กไม่มีช่องว่างอากาศ สั้นที่สุด พื้นที่หน้าตัดแกนขาใกล้กับวงกลม ปรับปรุงประสิทธิภาพให้ดียิ่งขึ้น ลดการสูญเสีย ลดเสียงรบกวน สร้างสมดุลสามพจน์ และลดส่วนประกอบฮาร์มอนิกที่สาม แต่เนื่องจากสวิตช์ควบคุมแรงดันอยู่ภายในถังเก็บน้ำ เมื่อปรับแรงดัน จะไม่สามารถมองเห็นหน้าสัมผัสของสวิตช์จากภายนอกได้ ปรากฏการณ์ปฏิกิริยามีสองประเภท: การสัมผัสไม่ดีและวงจรเปิด หากหน้าสัมผัสไม่ดี สวิตช์จะไหม้ได้ง่ายเมื่อโหลดมากเกินไป

หม้อแปลงไฟฟ้าแบบแช่น้ำมันเป็นอุปกรณ์ที่สำคัญในระบบไฟฟ้า ส่วนใหญ่ใช้ในการเปลี่ยนแรงดันและส่งพลังงานไฟฟ้า หม้อแปลงไฟฟ้าแบบแช่น้ำมันทำงานโดยใช้หลักการเหนี่ยวนำแม่เหล็กไฟฟ้าเป็นหลัก เหมาะสำหรับการแปลงกริดไฟฟ้าในเขตเมืองและชนบท สถานประกอบการอุตสาหกรรมและเหมืองแร่ และเหมาะสำหรับหม้อแปลงไฟฟ้าแบบรวมและหม้อแปลงสถานีย่อยที่ติดตั้งไว้ล่วงหน้า



2 โครงสร้างและหลักการทำงานของหม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน

หม้อแปลงไฟฟ้าแบบแช่น้ำมันมีโครงสร้างคล้ายกับหม้อแปลงไฟฟ้า เป็นหม้อแปลงประเภทหนึ่งจำแนกตามลักษณะฉนวนของแกนเหล็ก ดังนั้นจึงมีคุณสมบัติที่เป็นที่รู้จักของคอยล์แช่น้ำมัน ซึ่งสามารถลดแผนผังความร้อนของอุปกรณ์ภายในได้

ส่วนประกอบพื้นฐานของน้ำมันชนิดแช่ประกอบด้วยแกนแม่เหล็ก ขดลวด และบุชชิ่ง แกนแม่เหล็กเป็นเส้นทางสำหรับฟลักซ์แม่เหล็ก ขดลวดสร้างสนามแม่เหล็กที่ประกอบด้วยขดลวดตัวนำที่พันรอบแกนเหล็กและหุ้มฉนวนด้วยแผ่นกระดาษแข็งและชั้นป้องกัน ความหนาของชั้นฉนวนที่คดเคี้ยวจะเพิ่มขึ้นตามแรงดันไฟฟ้าที่เพิ่มขึ้น บูชเชื่อมต่อหม้อแปลงที่คดเคี้ยวกับสถานีย่อย

หม้อแปลงไฟฟ้าชนิดน้ำมันใช้สำหรับการจ่ายไฟฟ้าหรือสถานีไฟฟ้าย่อย แกนและขดลวดจุ่มอยู่ในน้ำมันซึ่งสามารถระบายความร้อนและป้องกัน น้ำมันไหลเวียนผ่านท่อในขดลวดและรอบๆ ขดลวดและส่วนประกอบแกนเหล็กผ่านการพาความร้อน น้ำมันจะถูกทำให้เย็นลงภายนอกโดยถังเชื้อเพลิงที่ค่าพิกัดต่ำ และโดยหม้อน้ำระบายความร้อนด้วยอากาศที่ค่าพิกัดสูง

3 ประเภทของหม้อแปลงไฟฟ้าแบบแช่น้ำมัน

หม้อแปลงไฟฟ้าแบบแช่น้ำมันมีสองประเภทหลัก: หม้อแปลงเฟสเดียวและหม้อแปลงสามเฟส

ก. หม้อแปลงไฟฟ้าชนิดจุ่มน้ำมันเฟสเดียว

ข. หม้อแปลงไฟฟ้าแบบแช่น้ำมันสามเฟส

4 วัตถุประสงค์ของการใช้หม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน

สามารถติดตั้งหม้อแปลงชนิดน้ำมันบนดิน ฐาน หรือเสาสำหรับใช้ภายนอกอาคารได้ ซึ่งให้ประสิทธิภาพที่มีประสิทธิภาพในการใช้งานที่หลากหลาย รวมถึงเครือข่ายการส่งและการกระจาย การผลิตพลังงานหมุนเวียน และอุตสาหกรรมขนาดเล็ก

หม้อแปลงน้ำมันมีความจุขนาดใหญ่ ดังนั้นจึงช่วยประหยัดไฟฟ้าได้มาก ลดการสูญเสียพลังงาน ประหยัดพลังงาน และลดค่าใช้จ่ายของผู้ใช้ ไม่เพียงเท่านั้น น้ำมันในเครื่องจักรยังสามารถทำให้แกนลวดภายในเย็นลงได้ ซึ่งจะช่วยปรับปรุงความทนทานและประสิทธิภาพทางไฟฟ้าของอุปกรณ์หม้อแปลง

5 ข้อควรระวังในการใช้หม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน

1. หม้อแปลงไฟฟ้าแบบแช่น้ำมันใช้น้ำมันในการทำงาน ดังนั้น คุณภาพของน้ำมันจะส่งผลต่ออายุการใช้งานและความปลอดภัยของหม้อแปลงอย่างมาก

2. ในระหว่างการใช้งานจำเป็นต้องตรวจสอบและบำรุงรักษาระบบหม้อแปลงอย่างสม่ำเสมอเพื่อให้แน่ใจว่าเครื่องทำงานได้ตามปกติและปลอดภัย มิฉะนั้นจะมีความเสี่ยงสูงต่อปัญหาและอันตรายมาก

3. ของเสียที่เกิดจากปิโตรเลียมมีแนวโน้มที่จะสร้างมลพิษต่อสิ่งแวดล้อมและส่งผลกระทบต่อชีวิตของผู้คนโดยรอบ ดังนั้นการค่อยๆ กำจัดขยะ ก็มีความสำคัญเช่นกัน



อุณหภูมิในการทำงานของหม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน

เมื่อหม้อแปลงแช่น้ำมันทำงานจำเป็นต้องตรวจสอบให้แน่ใจว่าอุณหภูมิในการทำงานจะไม่ทำให้น้ำมันหม้อแปลงเสื่อมสภาพเร็วเกินไปซึ่งจะเป็นการเพิ่มต้นทุนการดำเนินงาน เมื่ออุณหภูมิการทำงานของหม้อแปลงแช่น้ำมันถึง 85 องศาเซลเซียส สัญญาณเตือนจะทำงาน เมื่ออุณหภูมิสูงสุดถึง 95 องศาเซลเซียส สวิตช์ของหม้อแปลงจะดับลง

ดังนั้นจึงมีข้อกำหนดว่าอุณหภูมิน้ำมันที่อุณหภูมิการทำงานบนของหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันจะต้องไม่เกิน 85 องศา ความจุพิกัดของหม้อแปลงหมายถึงกำลังไฟฟ้าสูงสุดที่อนุญาตสำหรับการทำงานต่อเนื่องระยะยาว เมื่อหม้อแปลงสามารถบรรลุประสิทธิภาพที่สมเหตุสมผลทางเศรษฐกิจและอายุการใช้งานที่คาดไว้ตามปกติภายใต้อุณหภูมิสิ่งแวดล้อมที่ระบุ อุณหภูมิแวดล้อมที่ระบุสำหรับหม้อแปลงคืออุณหภูมิสูงสุด 40 องศา อุณหภูมิเฉลี่ยรายวันสูงสุด 30 องศา อุณหภูมิเฉลี่ยต่อปีสูงสุด 20 องศา อุณหภูมิต่ำสุด -25 องศาสำหรับหม้อแปลงกลางแจ้ง และ {{6 }} องศา C สำหรับหม้อแปลงภายในอาคาร

จากประสบการณ์การทำงานและการวิจัยเฉพาะทาง เมื่ออุณหภูมิฉนวนของขดลวดหม้อแปลงอยู่ในช่วง 80-140 องศา การสูญเสียอายุของฉนวนจะเพิ่มขึ้นเป็นสองเท่าและอายุการใช้งานจะลดลงครึ่งหนึ่งสำหรับทุกๆ 6 องศาที่เพิ่มขึ้น นี่คือกฎ 6 องศา C สำหรับการทำงานของหม้อแปลง อุณหภูมิสูงสุดที่อนุญาตสำหรับการทำงานระยะยาวของขดลวดหม้อแปลงคืออุณหภูมิอายุการใช้งานปกติ และค่าสูงสุดที่อนุญาตสำหรับอุณหภูมิฮอตสปอตของขดลวดคืออุณหภูมิที่ปลอดภัย

เพื่อให้วัสดุฉนวนมีอายุการใช้งานที่ประหยัดที่สุด จึงแบ่งความต้านทานความร้อนออกเป็นระดับต่างๆ เช่น Y, A, E, B, F, H, C เป็นต้น โดยขึ้นอยู่กับอุณหภูมิการทำงานสูงสุดที่อนุญาต สถานการณ์ปกติ อุณหภูมิในการทำงานสูงสุดที่อนุญาตสำหรับฉนวนคลาส Y คือ 90 องศา คลาส A 105 องศา คลาส E 120 องศา คลาส B 130 องศา คลาส F 155 องศา คลาส H 180 องศา และคลาส C สูงกว่า 180 องศา



การถ่ายโอนข้อมูล : Transfo H61 20KV 160kVA B2

H61 หม้อแปลง 15(20)kV 160kVA B2

หม้อแปลงจำหน่าย MV / LV สามเฟสพร้อมขดลวด MV และ LV ในกำลังทองแดงพันแผล P=160KVA
- การปฏิบัติตาม: มาตรฐาน NFC 52 100 - 52 112 และ 52 113 หรือเนื้อหาเทียบเท่า
- ความเย็นตามธรรมชาติ: ONAN
- การปรับแรงดันไฟฟ้า MV: โดยปิดสวิตช์บวก /- 5 เปอร์เซ็นต์ในตำแหน่งห้า (5)
- ประเภท: บนโพสต์ H61
- กำลังไฟฟ้าที่กำหนด: 160KVA
- แรงดันไฟฟ้าหลัก: 20,000V ± 5 เปอร์เซ็นต์
- แรงดันไฟฟ้าทุติยภูมิ: 410V ออฟโหลดระหว่างเฟส / 240V ระหว่างเฟสและนิวทรัล
- ความถี่: 50Hz
- แรงดันไฟลัดวงจร: 4 เปอร์เซ็นต์
- ไม่มีการสูญเสียโหลดน้อยกว่าหรือเท่ากับ 300W
- การสูญเสียโหลดน้อยกว่าหรือเท่ากับ 2000W
- ข้อต่อ: Dyn11 พร้อมเอาต์พุตที่เป็นกลาง
- ทางแยก MV และ LV: ในเครื่องลายคราม



รูปถ่ายสินค้า



เวิร์คช็อปโรงงาน

ภาพรวมของบริษัท

นิทรรศการ

การบรรจุและการจัดส่ง

คำถามที่พบบ่อย

Q5: มี OEM / ODM หรือไม่

ตอบ: ใช่แล้ว! ผลิตภัณฑ์ของเราสามารถปรับแต่งได้ เรามีทีมออกแบบและวิศวกร เราสามารถปรับแต่งผลิตภัณฑ์ตามรูปวาดหรือความต้องการของลูกค้า



Q6: คุณเป็นผู้ผลิตหรือบริษัทการค้า?
A: เราเป็นโรงงาน เป็นผู้ผลิตมืออาชีพ 100 เปอร์เซ็นต์ด้วยประสบการณ์ผู้ผลิต 20 ปี เราสามารถผลิตสินค้าตามความต้องการของลูกค้า และเรายังสามารถควบคุมคุณภาพของผลิตภัณฑ์ได้ 100 เปอร์เซ็นต์



Q7: สามารถต่อรองราคาได้หรือไม่?

ตอบ: ได้ ราคาสามารถต่อรองได้ สามารถเปลี่ยนแปลงได้ตามปริมาณหรือแพ็คเกจของคุณ



Q8: แล้วการตรวจสอบล่ะ?

ตอบ: เรามีระบบการตรวจสอบทั้งหมดตั้งแต่วัตถุดิบจนถึงผลิตภัณฑ์ขั้นสุดท้าย รวมถึงการทดสอบอุณหภูมิที่เพิ่มขึ้น การทดสอบประเภทตัวนำการทดสอบการพ่นเกลือ การทดสอบอายุการใช้งานทางกล



Q9: เงื่อนไขการชำระเงินคืออะไร?

ตอบ: TT, Paypal, Western Union, การประกันการค้าของอาลีบาบาและ L / C เป็นที่ยอมรับได้ ล่วงหน้า 30 เปอร์เซ็นต์ T / T, ยอดคงเหลือ 70 เปอร์เซ็นต์ก่อนจัดส่ง



Q10 : บริษัทให้บริการอะไรบ้าง?

ตอบ: เรามีทีมวิศวกรมืออาชีพที่สามารถออกแบบและพัฒนาแม่พิมพ์เพื่อตอบสนองความต้องการของลูกค้าที่แตกต่างกัน

อีกทั้งเรายังมีทีมขายคอยให้บริการตั้งแต่ก่อนการขายจนถึงหลังการขาย



ผลิตภัณฑ์นี้มักจะปรับแต่ง
เราเป็นผู้ผลิตและมีฝ่ายเทคนิคมืออาชีพที่สามารถออกแบบและจัดหาโซลูชั่นตามความต้องการของลูกค้า
โปรดติดต่อพนักงานขายของเราเพื่อขอรับแบบการออกแบบ

นี่คือตัวอย่างลูกค้าของเราสำหรับการอ้างอิงของคุณ

ลูกค้าชาวอุซเบกิสถาน

เอกสารข้อมูล N องศา 1-A: Transformer H61 20kV/400V of 100kVA

การออกแบบ	หน่วย	ข้อมูลเฉพาะ	ข้อมูลผู้สมัคร
เมคเกอร์		ที่จะถูกระบุ
มาตรฐานอ้างอิง		IEC 60076
พิมพ์		เฟส
ภาษีมูลค่าเพิ่ม		สุญญากาศ
การดำเนินการ		เขตร้อน
อิเล็กทริก		น้ำมันปราศจาก PCB
การติดตั้ง		บนเสา
อุณหภูมิแวดล้อมในการทำงาน	ระดับ	45
จัดอันดับความถี่	เฮิรตซ์	50
กำลังไฟ	ควา	100
จัดอันดับแรงดันไฟฟ้าหลัก	เควี	20
ระดับความโดดเดี่ยวที่กำหนดให้กับโรงเรียนประถมศึกษา	เควี	24
จำนวนช่วงในโรงเรียนประถมศึกษา		03
แรงดันไฟฟ้าทุติยภูมิ	V	400/230
ช่วงการปรับแรงดันไฟฟ้าที่ด้าน M เมื่อไม่มีสัมภาระ	เปอร์เซ็นต์	±2.5
การมีเพศสัมพันธ์		DYn11
แรงดันไฟลัดวงจร	เปอร์เซ็นต์	4 – 4.5
ขนาดเป็นกลางสำหรับการโหลดหนึ่งครั้ง	เปอร์เซ็นต์	100
การสูญเสียสุญญากาศสูงสุด	W	230 - 460
การสูญเสียเนื่องจากการโหลด Maxi	W	1450 - 2350
อุณหภูมิน้ำมันคงที่สูงสุด	ระดับ	55
อุณหภูมิสูงสุดของขดลวดในสภาวะคงที่	ระดับ	60
วัสดุที่คดเคี้ยว		ทองแดงด้วยไฟฟ้า
ระดับเสียงสูงสุด	ฐานข้อมูล	52
ความถี่อุตสาหกรรม 50Hz ค้าง 1 นาที	เควี	50 – 70
ทนทานต่อคลื่นกระแทก (1.2/50 ไมครอน)	เควี	125 - 170
คูลลิ่ง		บน
ป้ายชื่อ		01
การเชื่อมต่อสายดิน		01
ขนาดความสูง/กว้าง/ลึก	มม x มม x มม	1200 X 1270 X 820
มวลรวมของหม้อแปลงรวมน้ำมัน	กิโลกรัม	700
มวลน้ำมัน	กิโลกรัม	160
สี
		ทรอปิคัลไลซ์และป้องกันสนิม
	ตัวเลข	ชั้น
		เครื่องผูก
		สี
		แผนและไดอะแกรมทางเทคนิคที่จะจัดเตรียม





หากต้องการรายละเอียดเพิ่มเติม โปรดอย่าลังเลที่จะติดต่อเรา
