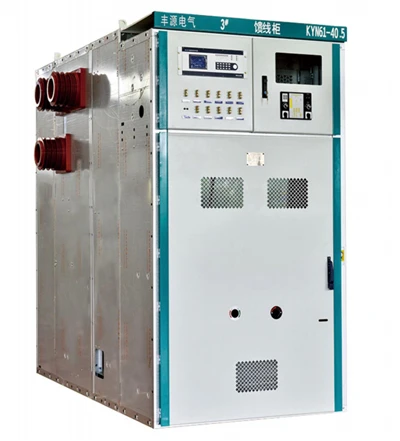

KYN61-40.5 40.5kV โลหะหุ้มฉนวนอากาศ-สวิตช์เกียร์แบบหุ้ม

ความหมายของแบบจำลอง

ภาพรวมผลิตภัณฑ์

สวิตช์เกียร์ KYN61-40.5 มีแท่นโลหะ-ปิดล้อมและแบ่งส่วนสำหรับการกระจายแรงดันไฟฟ้าปานกลาง-ที่แรงดันไฟฟ้าพิกัด 40.5kV สามารถระบุเซอร์กิตเบรกเกอร์สุญญากาศแบบถอดออกได้สำหรับ-อุปกรณ์ป้อนหม้อแปลง บัส-คัปเปลอร์ และโปรเจ็กต์อื่นๆ-สำหรับฟังก์ชันแผงที่กำหนดไว้ พิกัดวงจรหลัก การป้องกัน การสูบจ่าย กำลังไฟเสริม และส่วนต่อประสานการสื่อสารจะได้รับการสรุประหว่างการตรวจสอบทางเทคนิค

การจัดตู้จะแยก-เบรกเกอร์ บัสบาร์ สายเคเบิล และพื้นที่ควบคุมแรงดันไฟฟ้าต่ำ-ออกเพื่อรองรับการทำงาน การตรวจสอบ และการบำรุงรักษาที่ปลอดภัย บานประตูหน้าต่าง การต่อสายดิน-การจัดสวิตช์ และอินเตอร์ล็อคทางกล/ไฟฟ้าได้รับการกำหนดค่าตามรูปแบบที่ได้รับอนุมัติ ตรรกะการเชื่อมต่อขั้นสุดท้ายและเงื่อนไขการเข้าถึงได้รับการยืนยันในแบบร่างโครงการ

คุณสมบัติที่สำคัญ

·เซอร์กิตเบรกเกอร์สุญญากาศแบบถอดได้พร้อมตำแหน่งการบริการ ทดสอบ/ตัดการเชื่อมต่อ และตำแหน่งการบำรุงรักษาที่กำหนดไว้ ขึ้นอยู่กับการออกแบบเบรกเกอร์ที่เลือก

·การแบ่งส่วนหุ้มโลหะ-สำหรับเบรกเกอร์ บัสบาร์ สายเคเบิล และพื้นที่ควบคุม-แรงดันไฟฟ้าต่ำ

·ฟังก์ชั่นชัตเตอร์อัตโนมัติและการเชื่อมต่อประสานที่ออกแบบมาเพื่อลดข้อผิดพลาดในการทำงานทั่วไป

·-CT เฉพาะโครงการ, VT, การวัดแสง, รีเลย์ป้องกัน, กำลังเสริม และอินเทอร์เฟซ SCADA

·วิศวกรรมกลุ่มผลิตภัณฑ์จาก SLD ของลูกค้า กำหนดการแผงควบคุม และข้อกำหนดในการเข้าร่วมเคเบิล-

·การจัดเตรียมทั่วไป แผนผังรอง และ-เอกสารขั้นตอนการสั่งซื้อที่เตรียมไว้สำหรับการอนุมัติ

ข้อมูลทางเทคนิค

ค่าต่อไปนี้จะกำหนดบรรทัดฐานมาตรฐานของเว็บไซต์ในปัจจุบัน มูลค่าการรับประกันขั้นสุดท้ายจะใช้กับข้อเสนอ ภาพวาด และเอกสารสัญญาที่ได้รับอนุมัติเท่านั้น

พารามิเตอร์	พื้นฐานของเว็บไซต์
แบบอย่าง	KYN61-40.5
ประเภทสวิตช์เกียร์	สวิตช์เกียร์แบบหุ้มโลหะ-ที่หุ้มฉนวนและดึงอากาศออกได้ภายในอาคาร-
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	40.5 กิโลโวลต์
ความถี่ที่กำหนด	50 เฮิรตซ์
จัดอันดับปัจจุบัน	สูงถึง 2,000 ก; กระแสบัสหลักและตัวป้อนสุดท้าย- ตามกลุ่มผลิตภัณฑ์ที่ได้รับอนุมัติ
พิกัดกระแสไฟฟ้าลัดวงจร-	สูงถึง 31.5 กิโลแอมป์
จัดอันดับเวลาสั้น-ทนต่อกระแสไฟฟ้า	31.5 kA เป็นเวลา 4 วินาที
พิกัดสูงสุดทนกระแสได้	80 กิโลแอมป์
พิกัดลัดวงจร-ในการสร้างกระแสไฟฟ้า	สูงสุด 80 kA
กำลัง-ความถี่ที่ทนต่อแรงดันไฟฟ้า	95 กิโลโวลต์ 1 นาที
แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า	สูงสุด 185 กิโลโวลต์
การป้องกันสิ่งที่แนบมา	IP4X; การป้องกันพาร์ติชันภายใน IP2X โดยที่ประตูช่องที่เกี่ยวข้องเปิดอยู่ ขึ้นอยู่กับการกำหนดค่าที่ได้รับอนุมัติขั้นสุดท้าย
เซอร์กิตเบรกเกอร์ประเภท-	เบรกเกอร์สูญญากาศแบบถอดได้; ยี่ห้อและรุ่นได้รับการยืนยันระหว่างการตรวจสอบทางเทคนิค
อุปทานเสริม / ควบคุม	เฉพาะโครงการ-; ใช้ DC 220 V ในการกำหนดค่าที่ทดสอบตามเอกสาร
การบริการมาตรฐานโดยรอบ	−15 องศาถึง +40 องศา
ระดับความสูงในการติดตั้งมาตรฐาน	น้อยกว่าหรือเท่ากับ 1,000 เมตร เหนือระดับน้ำทะเล
ขนาด	แผง- และรูปแบบ-เฉพาะ; ยืนยันในแบบร่างการจัดเตรียมทั่วไปที่ได้รับอนุมัติ
การเข้าและการสิ้นสุดสายเคเบิล	โครงการ-เฉพาะเจาะจงตามข้อมูลเคเบิลและรูปแบบที่ได้รับอนุมัติ

ฟังก์ชั่นแผงทั่วไป

ฟังก์ชั่นแผง	บทบาททั่วไป
ตัวป้อนที่เข้ามา	รับพลังงานจากระบบสาธารณูปโภค หม้อแปลงไฟฟ้า หรือสวิตช์เกียร์ต้นน้ำ การป้องกัน การวัดแสง และข้อมูล CT เป็นโครงการเฉพาะ-
ตัวป้อนสายขาออก	กระจายพลังงานไปยังสถานีย่อยดาวน์สตรีม โหลดกระบวนการ หรือตัวป้อนการกระจาย
เครื่องป้อนหม้อแปลง	ควบคุมและปกป้องวงจรหม้อแปลงไฟฟ้าตามพิกัดหม้อแปลง กลุ่มเวกเตอร์ และปรัชญาการป้องกัน
ข้อต่อรถบัส / ส่วนรถบัส	เชื่อมต่อหรือแบ่งกลุ่มบัสบาร์ตามการจัดเรียงบัสที่ได้รับอนุมัติและลำดับการทำงาน
PT / แผงวัดแสง	ให้ฟังก์ชันการวัดแรงดันไฟฟ้า การวัดแสง หรือบัส-แรงดันไฟฟ้าตามที่ SLD ต้องการ
แผงควบคุมเสริม /	ผสานรวมการควบคุม การประกาศ การสื่อสาร หรือฟังก์ชันเสริมของสถานีที่กำหนดไว้ในโครงการ

ตัวเลือกการกำหนดค่าและการป้องกัน

สวิตช์เกียร์สามารถออกแบบโดยใช้เบรกเกอร์วงจรสุญญากาศที่ได้รับการอนุมัติจากโครงการ- หม้อแปลงกระแสและแรงดันไฟฟ้า รีเลย์ป้องกัน มิเตอร์ อุปกรณ์ป้องกันไฟกระชาก สวิตช์สายดิน และอุปกรณ์เสริม แบรนด์ส่วนประกอบ อัตราส่วน ระดับความแม่นยำ ภาระ ปริมาณแกน CT ฟังก์ชันรีเลย์ แรงดันไฟฟ้าควบคุม และโปรโตคอลการสื่อสารจะต้องระบุไว้ในการสอบถามหรือตกลงกันในระหว่างการชี้แจงทางเทคนิค การทดแทนที่เทียบเท่าจะทำได้เฉพาะเมื่อได้รับการอนุมัติจากลูกค้าเท่านั้น

สภาพการทำงานและวิศวกรระดับภูมิภาคg

บริการในร่มที่ได้มาตรฐาน

พื้นฐานของเว็บไซต์มาตรฐานคืออุณหภูมิโดยรอบ −15 องศาถึง +40 องศา และระดับความสูงในการติดตั้งไม่เกิน 1,000 ม. ห้องติดตั้งควรเหมาะสมกับอุปกรณ์ไฟฟ้าภายในอาคาร และป้องกันการควบแน่นผิดปกติ ก๊าซที่มีฤทธิ์กัดกร่อน ฝุ่นมากเกินไป การสั่นสะเทือน และสภาวะอื่นๆ ที่อยู่นอกข้อกำหนดโครงการที่ตกลงกันไว้

รัสเซีย, CIS และยูเรเซียในวงกว้าง

สำหรับโครงการสาธารณูปโภค-สภาพภูมิอากาศเย็นและท้องถิ่น- ให้ระบุอุณหภูมิในการทำงานกลางแจ้งและในร่มขั้นต่ำ ปรัชญาการทำความร้อนและการระบายอากาศ ระดับความสูง ระดับแผ่นดินไหว สภาพมลพิษ การควบคุมอุณหภูมิอาคาร ภาษาของเอกสารที่จำเป็น และเอกสารมาตรฐานหรือความสอดคล้องที่เกี่ยวข้อง บริการที่ต่ำกว่า -15 องศาไม่เป็นส่วนหนึ่งของการให้คะแนนเว็บไซต์มาตรฐาน และต้องมีการประเมินทางเทคนิค และหากเป็นไปได้ จะต้องมีการออกแบบพิเศษ การส่งมอบตามกฎระเบียบ EAC-, GOST- หรือท้องถิ่น-ใดๆ จะต้องได้รับการยืนยันสำหรับโปรเจ็กต์เฉพาะก่อนเสนอราคา

แอฟริกาและตะวันออกกลาง

สำหรับพื้นที่สูง-โดยรอบ มีฝุ่น ชายฝั่ง หรือพื้นที่สูง- ให้จัดเตรียมอุณหภูมิภายในอาคาร ระดับความสูง ความชื้น ฝุ่นและเกลือ- สภาพการปนเปื้อน การจัดเตรียมระบบทำความเย็น และการป้องกันตู้ที่จำเป็น สภาวะที่สูงกว่า +40 องศาหรือ 1,000 ม. อาจต้องมีการตรวจสอบอุณหภูมิ การลดพิกัด การตรวจสอบฉนวน หรือการออกแบบพิเศษ

มาตรฐาน การทดสอบ และเอกสารประกอบ

สวิตช์เกียร์ที่นำเสนอได้รับการตรวจสอบตามข้อกำหนดของโครงการและ IEC, GB หรือมาตรฐานอื่นที่ตกลงกันที่เกี่ยวข้อง ขอบเขตเอกสารมาตรฐาน ฉบับ และความสอดคล้องที่แน่นอน-ได้รับการยืนยันในข้อเสนอเชิงพาณิชย์และด้านเทคนิค ไม่ควรอนุมานจากชื่อรุ่นเพียงอย่างเดียว

เอกสารการทดสอบ-ประเภทบุคคลที่สาม-มีให้สำหรับการกำหนดค่าสวิตช์เกียร์ 40.5kV, 2000A และ 31.5kA ขอบเขตรายงานที่เกี่ยวข้องได้รับการยืนยันในระหว่างการตรวจสอบทางเทคนิค การตรวจสอบตามปกติและข้อกำหนดการทดสอบตามขั้นตอน-มีการตกลงกันสำหรับกลุ่มผลิตภัณฑ์ที่นำเสนอ และเอกสารโครงการอาจรวมถึงแบบร่างที่ได้รับอนุมัติ แผนผังรอง คู่มือ และบันทึกการทดสอบตามที่ระบุไว้ในสัญญา

ขนาด การติดตั้ง และอินเทอร์เฟซ

ความกว้าง ความลึก และความสูงของตู้จะแตกต่างกันไปขึ้นอยู่กับฟังก์ชันของแผง การจัดเรียงบัสบาร์ การเลือกเบรกเกอร์ การต่อสายเคเบิล การจัดเรียง CT/VT และระยะห่างภายใน Fengyuan Power ได้ออก-แบบร่างการจัดการทั่วไปเฉพาะของโครงการ โดยแสดงรายการต่างๆ ช่องเปิดของฐานราก -โซนทางเข้าเคเบิล ส่วนการขนส่ง ระยะห่างในการบำรุงรักษา และจุดเชื่อมต่อ อย่าสรุปห้องสวิตซ์หรือมูลนิธิพลเรือนจากมิติแคตตาล็อกทั่วไป

การใช้งาน

·สถานีย่อยสาธารณูปโภคและอุตสาหกรรม

·โรงไฟฟ้าและสถานีรวบรวมพลังงานหมุนเวียน-

·เหมืองแร่ โลหะ ซีเมนต์ น้ำมันและก๊าซ และอุตสาหกรรมกระบวนการ

·โครงสร้างพื้นฐาน น้ำ และระบบไฟฟ้าเชิงพาณิชย์หรือสถาบันขนาดใหญ่

·โครงการจัดจำหน่าย 33kV และ 35kV ต้องใช้อุปกรณ์ภายในอาคารระดับ 40.5kV-

ทำไมต้องเฟิงหยวนพาวเวอร์

Fengyuan Power ก่อตั้งขึ้นในปี 2010 โดยผลิตอุปกรณ์จ่ายไฟฟ้าในเหอหนาน ประเทศจีน และสนับสนุนโครงการระดับนานาชาติด้วยวิศวกรรมการใช้งานและเอกสารการสั่งซื้อ สำหรับโครงการ KYN61-40.5 ทีมงานสามารถตรวจสอบ-ไดอะแกรมเส้นเดียว เตรียม-ข้อเสนอแบบแผงต่อ- และประสานการจัดเตรียมทั่วไปและแบบรองเพื่อขออนุมัติ การจัดการบริษัท-ใบรับรองระบบและข้อมูลรับรองการผลิตมีจำหน่ายแยกกัน ความสอดคล้องของผลิตภัณฑ์และการทดสอบ-ความสามารถในการบังคับใช้เอกสารยังคงมีการกำหนดค่า- และเฉพาะสัญญา

สำรวจอุปกรณ์ที่เกี่ยวข้อง:สวิตช์เกียร์ไฟฟ้าแรงสูง-และเบรกเกอร์วงจรสุญญากาศในร่ม. ความเข้ากันได้ของส่วนประกอบขั้นสุดท้ายได้รับการยืนยันในข้อเสนอทางเทคนิค

คำถามที่พบบ่อย

1. สวิตช์เกียร์ KYN61-40.5 คืออะไร

KYN61-40.5 เป็นแพลตฟอร์มสวิตช์เกียร์หุ้มโลหะหุ้มฉนวนอากาศภายในอาคารแบบถอดออกได้ที่มีพิกัด 40.5kV ใช้เพื่อรับ กระจาย ควบคุม และป้องกันพลังงานในสถานีไฟฟ้าย่อยและเครือข่ายอุตสาหกรรม

2. เหตุใดสวิตช์เกียร์ 40.5kV จึงใช้ในระบบ 35kV

โดยทั่วไปเครือข่าย 35kV จะถูกจับคู่กับอุปกรณ์ในระดับแรงดันไฟฟ้าพิกัด 40.5kV- เพื่อให้ระดับฉนวนของอุปกรณ์ครอบคลุมแรงดันไฟฟ้าสูงสุดและข้อกำหนดในการฉนวน-ของระบบ การคัดเลือกขั้นสุดท้ายเป็นไปตามมาตรฐานด้านสาธารณูปโภคและโครงการที่เกี่ยวข้อง

3. KYN61-40.5 สามารถใช้ในระบบ 33kV ได้หรือไม่?

ใช่ อาจเลือกไว้สำหรับโครงการ 33kV ได้เมื่อการศึกษาระบบ การประสานงานของฉนวน และข้อกำหนดของลูกค้าเรียกอุปกรณ์คลาส 40.5kV- ส่ง SLD และพารามิเตอร์ระบบเพื่อยืนยัน

4. มีระดับกระแสไฟฟ้าและลัดวงจร-ระดับใดให้เลือก

ข้อมูลพื้นฐานของเว็บไซต์ปัจจุบันสูงถึง 2000A โดยมีพิกัดกระแสไฟลัดวงจร-สูงถึง 31.5kA และระยะเวลา{3}}สั้นที่ทนกระแสไฟได้ 31.5kA เป็นเวลา 4 วินาที การให้คะแนนสุดท้ายได้รับการยืนยันสำหรับแต่ละส่วนแผงและบัสบาร์

5. สามารถจัดหาแผงประเภทใดได้บ้าง?

ฟังก์ชันทั่วไป ได้แก่ สายเข้า สายออก ตัวป้อนหม้อแปลง ข้อต่อบัสหรือส่วนบัส PT/การวัดแสง และ-แผงเสริมเฉพาะของโครงการ รายการสุดท้ายได้รับการพัฒนาจาก SLD ที่ได้รับอนุมัติและกำหนดการของคณะผู้พิจารณา

6. การออกแบบมาตรฐานมีความเหมาะสมต่ำกว่า -15 องศา หรือไม่?

ช่วงบริการเว็บไซต์มาตรฐานคือ −15 องศาถึง +40 องศา การบริการอุณหภูมิที่ต่ำกว่า-ต้องมีการประเมินทางเทคนิคของห้องติดตั้ง เครื่องทำความร้อน วัสดุ กลไก สารช่วย และมาตรฐานท้องถิ่นที่กำหนด การออกแบบพิเศษได้รับการยืนยันเฉพาะในข้อเสนอโครงการเท่านั้น

7. สามารถจัดหาสวิตช์เกียร์สำหรับโครงการรัสเซียหรือ CIS ได้หรือไม่

Fengyuan Power สามารถประเมินข้อกำหนดของโครงการในรัสเซีย CIS และเอเชียในวงกว้างได้ การสอบสวนจะต้องระบุมาตรฐานที่บังคับใช้ กฎระเบียบทางเทคนิคในท้องถิ่น ความสอดคล้อง-ความคาดหวังของเอกสาร ภาษา สภาพอากาศ แผ่นดินไหว และข้อกำหนดด้านสาธารณูปโภค ขอบเขตที่เกี่ยวข้องกับ EAC- หรือ GOST- ได้รับการยืนยันโปรเจ็กต์ตามโปรเจ็กต์ และไม่ได้บอกเป็นนัยด้วยชื่อรุ่น

8. ขนาดของตู้คงที่หรือไม่?

ไม่ ขนาดจะแตกต่างกันไปขึ้นอยู่กับฟังก์ชันของแผง เบรกเกอร์ บัสบาร์ การจัดเรียง CT/VT ทางเข้าสายเคเบิล และระยะห่างของโครงการ ใช้แบบร่างการจัดการทั่วไปของโครงการที่ได้รับอนุมัติสำหรับการออกแบบทางแพ่งและห้องสวิตซ์

9. มีเอกสารการทดสอบอะไรบ้าง?

เอกสารการทดสอบ-ประเภทบุคคลที่สาม-มีให้สำหรับการกำหนดค่า 40.5kV, 2000A และ 31.5kA เฉพาะ การบังคับใช้ พร้อมด้วยเอกสารการทดสอบและการตรวจสอบตามปกติ-สำหรับคำสั่งซื้อ จะได้รับการตรวจสอบในระหว่างการชี้แจงทางเทคนิค

10. ข้อมูลอะไรบ้างที่จำเป็นสำหรับใบเสนอราคา?

จัดเตรียม-แผนภาพเส้นเดี่ยว ปริมาณแผงและฟังก์ชัน แรงดันไฟฟ้าที่กำหนด ความถี่ กระแสไฟฟ้าที่กำหนด -ระดับและระยะเวลาของวงจรลัดวงจร ข้อมูล CT/VT ข้อกำหนดในการป้องกัน แรงดันไฟฟ้าเสริม สภาพของไซต์งาน มาตรฐาน ประเทศปลายทาง และข้อกำหนดในการจัดส่ง
