KYN61-40.5 สวิตช์เกียร์ไฟฟ้าแรงสูง

KYN61-40.5 สวิตช์เกียร์โลหะหุ้มเกราะที่ปรับให้เข้ากับระบบไฟฟ้า AC 50Hz สามเฟสสำหรับรับและกำจัดไฟฟ้าและควบคุม ปกป้อง และตรวจสอบวงจร

ส่งคำถาม

คำอธิบาย

KYN61-40.5 สวิตช์เกียร์ไฟฟ้าแรงสูง

KYN61-40.5 สวิตช์เกียร์ไฟฟ้าแรงสูงเหมาะสำหรับ 40.5kV, สามเฟส, AC, 50/60Hz power grid ใช้สำหรับรับและแจกจ่ายพลังงานไฟฟ้า และยังใช้สำหรับควบคุม ตรวจสอบ และป้องกัน เหมาะสำหรับระบบไฟฟ้าทั่วไปและงานที่ต้องใช้งานบ่อยๆ

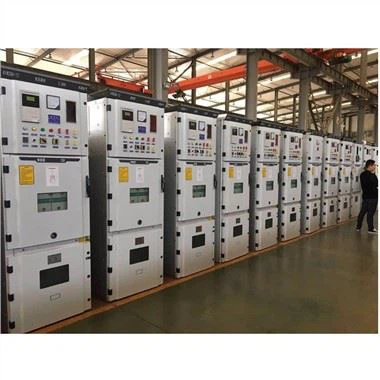

KYN61-40.5 High Voltage Switchgear

สวิตช์เกียร์ไฟฟ้าแรงสูงนี้สามารถตอบสนองความต้องการของ GB3906, IEC298 และมาตรฐานอื่นๆ นอกจากนี้ยังมี"ห้าข้อควรระวัง" ฟังก์ชันต่างๆ เช่น การป้องกันการทำงานผิดพลาดของเซอร์กิตเบรกเกอร์ การป้องกันรถเข็นรับน้ำหนัก การป้องกันไม่ให้สวิตช์กราวด์ถูกเปิดเมื่อสวิตช์กราวด์อยู่ในตำแหน่งกราวด์ การป้องกันไม่ให้สวิตช์กราวด์ส่งผ่านตำแหน่งกราวด์ และการป้องกัน การเข้าที่ผิดพลาดของการแยกไฟฟ้า

KYN61-40.5 พารามิเตอร์ทางเทคนิคของสวิตช์เกียร์ไฟฟ้าแรงสูง:

เลขที่.	รายการ			หน่วย	พารามิเตอร์
1	แรงดันไฟฟ้า			KV	40.5
2	จัดอันดับความถี่			Hz	50
3	บัสบาร์หลักที่ได้รับการจัดอันดับในปัจจุบัน			A	1250,1600,1200
4	บัสบาร์สาขาจัดอันดับปัจจุบัน			A	630/1250/ 1600
5	ระดับฉนวนจัดอันดับ	ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้าใน 1 นาที (ค่าที่มีประสิทธิภาพ)	เฟสเฟส เฟสพื้นดิน	KV	95
		ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้าใน 1 นาที (ค่าที่มีประสิทธิภาพ)	การแตกหักของการแยกตัวหลัก	KV	115
		แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า (ค่าสูงสุด)	เฟสเฟส เฟสพื้นดิน	KV	185
		แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า (ค่าสูงสุด)	การแตกหักของการแยกตัวหลัก	KV	215
		ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้าของวงจรควบคุมเสริม		V	2000
6	จัดอันดับกระแสลัดวงจรทำลายปัจจุบัน			KA	25/31.5
7	กระแสไฟฟ้าลัดวงจรที่ได้รับการจัดอันดับ (ค่าสูงสุด)			KA	63/80
8	จัดอันดับระยะเวลาสั้นทนต่อกระแส (4S)			KA	25/31.5
9	จัดอันดับสูงสุดทนต่อกระแส			KA	63/80
10	แรงดันไฟฟ้าของวงจรควบคุมเสริม			V	-110,-220,~220
11	เกรดป้องกัน				กล่องหุ้ม IP4X, IP2X เมื่อประตูเซอร์กิตเบรกเกอร์เปิดขึ้น
12	ขนาดเค้าร่าง (กว้าง * ลึก * สูง)			มม	1400(1200)2800(2600)2600(*รวมโครงรถลาก SF6 ดิจิตอลภายใน)
13	น้ำหนัก			กิโลกรัม	~2300
