แผงสวิตช์สวิตช์แบบคงที่

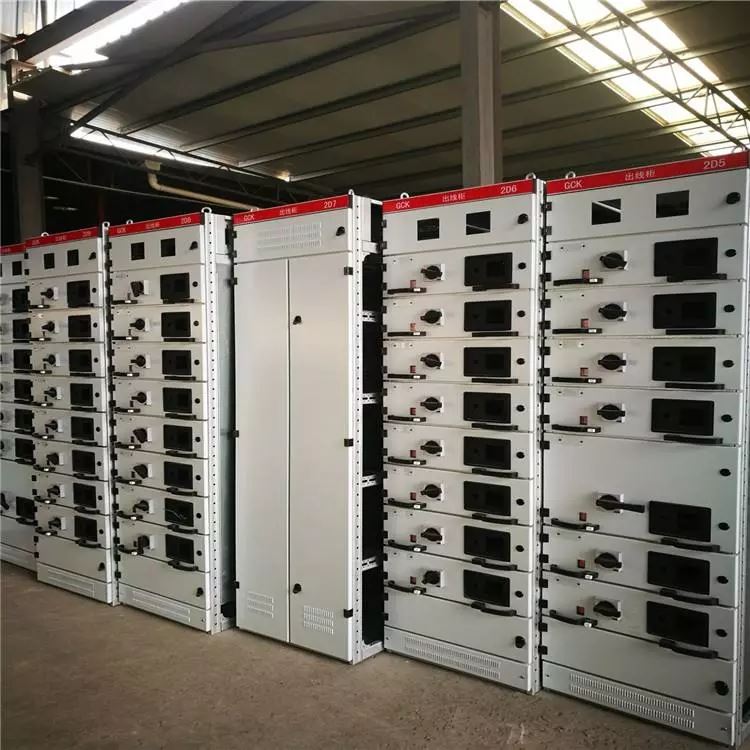

สวิตช์เกียร์แบบถอดได้แรงดันไฟฟ้าต่ํา GCK ใช้กันอย่างแพร่หลายในโรงไฟฟ้าสถานีย่อยโรงงานและองค์กรเหมืองแร่และศูนย์กระจายพลังงานพีซีและศูนย์ควบคุมมอเตอร์ MCC ในอาคารสูงเนื่องจาก AC 50-60Hz แรงดันไฟฟ้าในการทํางาน 660V และต่ํากว่าและได้รับการจัดอันดับแรงดันไฟฟ้าต่ําในปัจจุบัน

ส่งคำถาม

คำอธิบาย

สวิตช์เกียร์ถอนแรงดันไฟฟ้าต่ํา GCK ใช้กันอย่างแพร่หลายในโรงไฟฟ้า สถานีย่อยโรงงานและองค์กรเหมืองแร่และศูนย์กระจายพลังงานพีซีและศูนย์ควบคุมมอเตอร์ MCC ในอาคารสูงเป็น AC 50-60Hz จัดอันดับแรงดันไฟฟ้าในการทํางาน 660V และต่ํากว่าและจัดอันดับปัจจุบันแรงดันไฟฟ้าต่ําชุดที่สมบูรณ์ของอุปกรณ์จ่ายพลังงานที่ใช้สําหรับการกระจายพลังงานและการควบคุมจากส่วนกลางมอเตอร์และการชดเชยพลังงานปฏิกิริยาในการผลิตไฟฟ้าและระบบจ่ายไฟ 4000A และต่ํากว่า

พารามิเตอร์ทางเทคนิค

แรงดันไฟฟ้าฉนวนจัดอันดับ	AC 660V, AC 1000V
จัดอันดับแรงดันไฟฟ้าทํางาน	AC 380 V, AC 660 V
จัดอันดับความถี่	50Hz
กระแสสูงสุดของวงจรฟีด	3150A
กระแสสูงสุดของวงจรลิ้นชัก	3150A
ความจุสูงสุดของมอเตอร์ควบคุม	320กิโลวัตต์
ยอดรถบัสแนวนอนทนต่อกระแส (0.1S)	63KA、105KA、176KA
ความจุสูงสุดของมอเตอร์ควบคุม	320กิโลวัตต์
ยอดรถบัสแนวตั้งทนต่อกระแส (0.1S)	63 KA、105 KA
บัสบาร์แนวตั้งสั้น- เวลาทนต่อกระแส( 1s)	30 KA、50 KA
จัดอันดับความถี่พลังงานทนต่อแรงดันไฟฟ้า( 1นาที)	2500V
ความถี่พลังงานรองทนต่อแรงดันไฟฟ้า (1 นาที)	2500V
ระดับการป้องกัน	IP30、IP40
