ตัวตู้สวิตช์แรงดันต่ำ GCS
สวิตช์เกียร์ไฟฟ้าแรงต่ำ GCS เหมาะสำหรับระบบจำหน่ายไฟฟ้าในโรงไฟฟ้าอุตสาหกรรมปิโตรเลียมและเคมีอุตสาหกรรมโลหะและอาคารสูงโดยเฉพาะอย่างยิ่งในสถานที่ที่ต้องการระบบอัตโนมัติในระดับสูงและจำเป็นต้องเชื่อมต่อกับคอมพิวเตอร์เช่น .. .
คำอธิบาย
สวิตช์เกียร์ไฟฟ้าแรงดันต่ำ GCS เหมาะสำหรับระบบสามเฟสที่มีความถี่ 50 (60) Hz แรงดันไฟฟ้า 380V (400) (600) และกระแสไฟฟ้า 4000A (สูงสุด) และใช้ในพลังงาน ระบบจ่ายศูนย์ควบคุมมอเตอร์และอุปกรณ์จ่ายไฟฟ้าแรงต่ำสำหรับมอเตอร์ การชดเชยพลังงานปฏิกิริยา
คุณสมบัติ:
มีการใช้กันอย่างแพร่หลายในระบบจำหน่ายไฟฟ้าแรงดันต่ำในโรงไฟฟ้าสถานีย่อยปิโตรเลียมเคมีโรงงานและสถานประกอบการเหมืองแร่อาคารสูง ฯลฯ
สามารถใช้เป็นแหล่งพลังงานการแปลงไฟและความร้อนการกระจายและการควบคุม
ตู้จำหน่ายไฟฟ้าแรงต่ำ GCS ได้รับการผลิตในประเทศด้วยประสิทธิภาพที่เชื่อถือได้และราคาปานกลางจึงคุ้มค่า ผลิตภัณฑ์นี้เหมาะสำหรับกริดไฟฟ้าขนาด 6300A และต่ำกว่า
เป็นศูนย์พลังงานและอุปกรณ์จ่ายไฟหลัก เป็นศูนย์ควบคุมมอเตอร์ เป็นอุปกรณ์จ่ายไฟ
ผลิตภัณฑ์ตรงตามข้อกำหนดของมาตรฐานแห่งชาติ GB-7251-12
ข้อมูลจำเพาะ:
| แรงดันไฟฟ้าของวงจรหลัก (V) | ไฟฟ้ากระแสสลับ 380 (400, 660) | |
| แรงดันไฟฟ้าของวงจรเสริม (V) | ไฟฟ้ากระแสสลับ 220380 (400) | |
| DC 110, 220 | ||
| ความถี่สูงสุด (Hz) | 50( 60) | |
| แรงดันไฟฟ้าฉนวน (V) | 660( 1000) | |
| กระแสไฟฟ้า (A) | บัสบาร์แนวนอน | GG lt;=4000 |
| บัสบาร์แนวตั้ง | 1000 | |
| จัดอันดับเวลาสั้น ๆ ทนต่อกระแสของบัสบาร์ (kA / 1s) | 50, 80 | |
| พิกัดสูงสุดทนต่อกระแสของบัสบาร์ (kA / 0.1s) | 105, 176 | |
| แรงดันไฟฟ้าทดสอบความถี่ไฟฟ้า (V / 1 นาที) | วงจรหลัก | 2500 |
| วงจรเสริม | 1760 | |
| Busbar | 3 เฟสและ 4 สาย | ปากกา ABC |
| 3 เฟสและ 5 สาย | ABC PE น | |
| ระดับการป้องกัน | IP3L0. IP4L0 | |
| ขนาด | 2200x (600 800 1000)x600(800 1000) | |
ตรวจสอบหลังจากติดตั้งผลิตภัณฑ์:
1. ตรวจสอบว่าสีผิวตู้หรือวัสดุปิดผิวอื่น ๆ (เช่นการพ่นพลาสติก) เสียหายหรือไม่และตู้แห้งและสะอาดหรือไม่
2. กลไกการทำงานของชิ้นส่วนไฟฟ้ามีความยืดหยุ่นหรือไม่ควรไม่มีการติดขัดหรือมีแรงทำงานมากเกินไป
3. หน้าสัมผัสหลักและอุปกรณ์เสริมของเครื่องใช้ไฟฟ้าหลักเชื่อถือได้และถูกต้องหรือไม่
4. ลิ้นชักหรือกลไกที่ถอดออกได้ควรมีความยืดหยุ่นเบาและไม่มีการติดขัดหรือการชนกัน
5. หน้าสัมผัสสายดินระหว่างลิ้นชักและตู้ควรอยู่ใกล้กัน เมื่อดันลิ้นชักเข้าไปหน้าสัมผัสสายดินของลิ้นชักจะสัมผัสก่อนหน้าสัมผัสหลักและหน้าสัมผัสสายดินจะถูกตัดออกหลังจากหน้าสัมผัสหลักเมื่อดึงออก
6. การตั้งค่ามาตราส่วนของเครื่องมืออัตราส่วนการเปลี่ยนแปลงและขั้วของหม้อแปลงควรถูกต้อง
บริษัท:

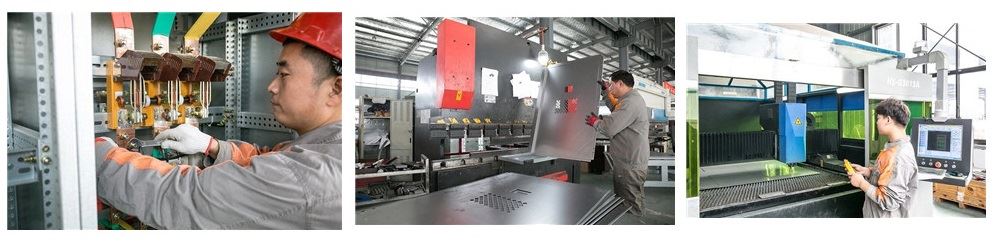

เหอหนาน Fengyuan Power Technology Co. , Ltd. ,ก่อตั้งขึ้นในปี 2010 ด้วยทุนจดทะเบียน 20 ล้านหยวนสินทรัพย์ถาวร 50 ล้านหยวนพนักงานมากกว่า 200 คนและมีมูลค่าการส่งออกปีละเกือบ 100 ล้านหยวนตั้งอยู่ในเมือง Jiyuan เมืองเหอหนานประเทศจีน
ใบรับรอง
ลูกค้า
การบรรจุ
เสนอชุดที่สมบูรณ์:
โดยทั่วไปผู้ผลิตจะจัดเตรียมเอกสารและอุปกรณ์เสริมต่อไปนี้เมื่อจัดหา:
ก) รายการบรรจุภัณฑ์
b) ใบรับรองผลิตภัณฑ์
c) คำแนะนำสำหรับการใช้งาน
d) รายงานการทดสอบจากโรงงาน
e) แบบไฟฟ้าที่เกี่ยวข้อง
f) กุญแจประตูตู้มือจับและอะไหล่ที่ระบุในสัญญา
g) คำแนะนำในการติดตั้งสำหรับส่วนประกอบหลักที่ใช้ในโครงการ
