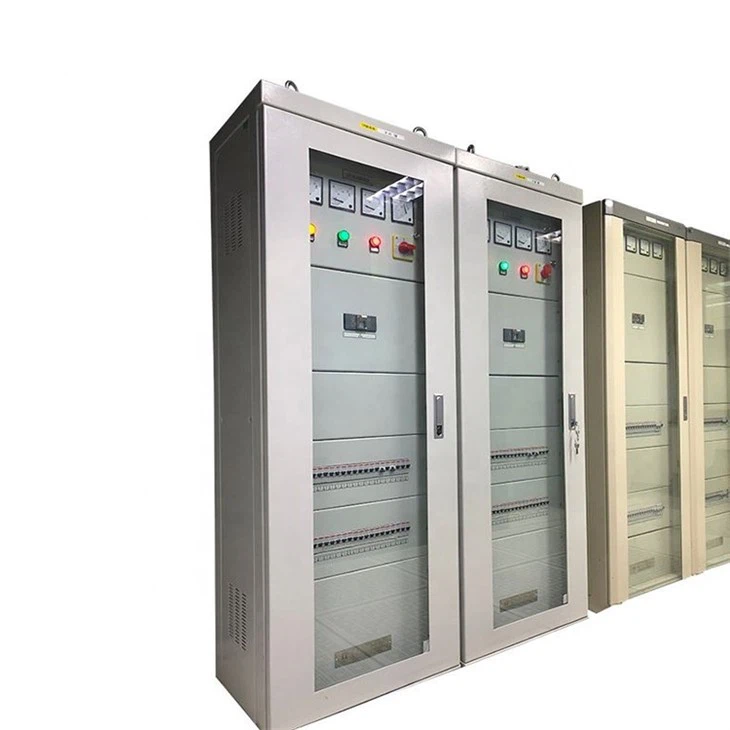

ตู้สวิตช์ไฟ LV GZD 100A

ตู้สวิตช์ไฟ LV GZD 100A

ตู้จ่ายไฟแบบแผง GZD เหมาะสำหรับสถานีย่อย โรงไฟฟ้า กิจการอุตสาหกรรมและเหมืองแร่ รถไฟไฟฟ้า และอาคารสูงที่มีระดับแรงดันไฟฟ้าต่างกัน สามารถใช้เป็นพลังงานในการทำงานและพลังงานควบคุมสำหรับสวิตช์ไฟฟ้าแรงสูง การป้องกันรีเลย์ และอุปกรณ์อัตโนมัติ ระบบใช้แนวคิดการออกแบบแบบผสมผสานและประกอบด้วยโมดูลตรวจสอบ โมดูลวงจรเรียงกระแส โมดูลตรวจสอบฉนวน โมดูลตรวจสอบแบตเตอรี่ โมดูลตรวจสอบสวิตช์ และโมดูลลดระดับ มีเทคโนโลยีขั้นสูง การกำหนดค่าที่เหมาะสม การวัดและการควบคุมอัจฉริยะ และการใช้งานง่าย สามารถสื่อสารกับโฮสต์คอมพิวเตอร์และใช้งานฟังก์ชัน teleoperation ทั้งสี่อย่างสะดวก ได้แก่ "การวัดและส่งข้อมูลทางไกล การควบคุมระยะไกล การส่งสัญญาณระยะไกล และการปรับระยะไกล" เป็นอุปกรณ์จ่ายไฟ DC ที่เหมาะสำหรับการทำงานแบบอัตโนมัติ

คำอธิบายของแผงจ่ายไฟ GZD DC

แผงควบคุมไฟฟ้าและสถานีย่อยเพื่อทำหน้าที่เป็นแหล่งจ่ายไฟที่จำเป็นสำหรับการเปิดและปิดสวิตช์ไฟฟ้าแรงสูงในกรณีของการทำงานปกติหรือการป้องกันการถ่ายทอดในสถานะฉุกเฉิน การป้องกันอัตโนมัติ โครงการไฟและเสียงฉุกเฉิน นอกจากนี้ยังทำหน้าที่เป็นแหล่งจ่ายไฟในโอกาสต่างๆ เช่น อุตสาหกรรมโลหะวิทยา รถไฟ เหมืองแร่ อุตสาหกรรมปิโตรเคมี หลังโทรคมนาคม โรงพยาบาล ธนาคาร โรงแรม ตึกสูง และเครือข่ายคอมพิวเตอร์ เป็นต้น ตู้จ่ายไฟ DC ที่ควบคุมด้วยไมโครคอมพิวเตอร์สามารถทำหน้าที่เป็นแหล่งจ่ายไฟ DC สำหรับสถานีไฟฟ้าย่อยของโรงไฟฟ้าและ สำหรับการตรวจสอบและควบคุมระยะไกลแบบไม่ต้องดูแล

สภาพแวดล้อมการบริการ:

อุณหภูมิโดยรอบ:

สูงสุดบวก 40 องศา
สูงสุดเฉลี่ย 24 ชั่วโมง บวก 35 องศา
ขั้นต่ำ (ตามลบ 15 ชั้นเรียนในร่ม) -10 องศา

ความชื้นแวดล้อม:

ความชื้นสัมพัทธ์เฉลี่ยต่อวันน้อยกว่า 95 เปอร์เซ็นต์
ความชื้นสัมพัทธ์เฉลี่ยรายเดือนน้อยกว่า 90 เปอร์เซ็นต์
ความสูงเหนือระดับน้ำทะเลที่ไซต์น้อยกว่า 2,000 ม
แผ่นดินไหวรุนแรงน้อยกว่า 8 องศา

ไม่ควรใช้ผลิตภัณฑ์นี้ภายใต้สภาวะที่เกิดไฟไหม้ การระเบิด แผ่นดินไหว และสภาพแวดล้อมที่มีการกัดกร่อนของสารเคมี

คุณสมบัติ

การสลับพลังงานคู่อัจฉริยะ: มีวิธีป้อนไฟ AC สองทางสำหรับแผงควบคุม ทางหนึ่งคือหนทางแห่งพลังในการทำงาน อีกวิธีหนึ่งคือวิธีการสแตนด์บาย เมื่อไฟดับ ระบบจะเปลี่ยนเป็นไฟสแตนด์บายโดยอัตโนมัติ
ตัวแปลงแรงดันไฟฟ้าอัตโนมัติ: แผงควบคุมจะแปลงค่าแรงดันไฟฟ้าโดยอัตโนมัติตามแรงดันไฟฟ้าของการปิดบัสบาร์ แผงควบคุมใช้อุปกรณ์ลดแรงดันหรืออุปกรณ์ลดแรงดัน งานนี้มั่นคงและเชื่อถือได้
การออกแบบการป้องกันหลายจุด: แผงมีตัวป้องกันไฟกระชากซึ่งป้องกันแรงดันไฟเกินของแหล่งจ่ายไฟ มีการป้องกันแรงดันเกิน, การป้องกันการจำกัดกระแส, การป้องกันการลัดวงจร, การป้องกันโมดูลแบบขนาน, การป้องกันอุณหภูมิเกินและระบบป้องกันกระแสเกินโดยรวมสามารถปรับปรุงการทำงานที่ปลอดภัยและเชื่อถือได้

การออกแบบความซ้ำซ้อน N บวก 1: โมดูลการชาร์จมี N บวก 1 เพื่อปรับปรุงความน่าเชื่อถือ โมดูลการชาร์จมีการระบายความร้อนด้วยตัวเอง รองรับการเสียบปลั๊กและการดึงแบบสด ง่ายต่อการบำรุงรักษา
ฟังก์ชั่นการตรวจสอบจากส่วนกลาง: ประสานงานกับการตรวจสอบหรือควบคุมส่วนกลางของส่วนประกอบแหล่งจ่ายไฟ DC และพารามิเตอร์การดำเนินงานของบทบาทของรัฐ ในขณะเดียวกันก็มีสมาธิกับแต่ละโมดูล พารามิเตอร์ การส่งลูกเรือขึ้นไป พีซี และส่งตามคำสั่ง การใช้การออกแบบโครงสร้างของบล็อกอาจสูญเสียระดับการควบคุม แรงดันไฟฟ้ากระแสสลับทั้งหมด กระแสไฟฟ้า สลับกันโดยอัตโนมัติ; การประสานงานหรือการควบคุมการจ่ายบัสบาร์ของพารามิเตอร์ปัจจุบัน, แรงดัน พารามิเตอร์แรงดันแบตเตอรี่ ประจุแบตเตอรี่ และพารามิเตอร์กระแสไฟขาออก พารามิเตอร์ฉนวนของระบบ การตรวจสอบสวิตช์ reclosing สวิตช์ควบคุม แบตเตอรี่ Melting Off ทำงานสำหรับสถานะของฉนวนที่ป้อนวงจรควบคุม (ทางเลือก) แบตเตอรี่ตระเวน (ไม่จำเป็น) ตรวจสอบอุณหภูมิของสภาพแวดล้อม

ข้อกำหนดทางเทคนิค

จัดอันดับแรงดันไฟฟ้าเข้า: AC380~415V
ช่วงของแรงดันไฟฟ้าขาเข้า: AC323~475V
ความถี่: 50Hz ± 10 เปอร์เซ็นต์
ตัวประกอบกำลัง: 0.92
จัดอันดับแรงดันขาออก: DC110V หรือ DC220V
ช่วงของแรงดันขาออก: DC99~143V (DC110V), DC198~286V (DC220V)
จัดอันดับกระแสไฟขาออก: 10A~240A (DC, N บวก 1)
ค่าสัมประสิทธิ์การทำให้เท่าเทียมกัน: น้อยกว่าหรือเท่ากับ 5 เปอร์เซ็นต์
ความแม่นยำในการคงแรงดันไฟฟ้า: น้อยกว่าหรือเท่ากับ 0.5 เปอร์เซ็นต์
ความแม่นยำในการทำให้เสถียรในปัจจุบัน: น้อยกว่าหรือเท่ากับ 1 เปอร์เซ็นต์
ค่าสัมประสิทธิ์การกระเพื่อม: น้อยกว่าหรือเท่ากับ 0.5 เปอร์เซ็นต์
ประสิทธิภาพ: มากกว่าหรือเท่ากับ 94 เปอร์เซ็นต์
เสียงรบกวน: น้อยกว่าหรือเท่ากับ 50db (ห่างจากแผงควบคุม 1 เมตร)

มาตรฐานอุปกรณ์และข้อมูลจำเพาะสำหรับตู้จ่ายแรงดันต่ำ:

1. ชื่อเต็ม: ตู้จำหน่ายแรงดันต่ำ (สวิตช์เกียร์สมบูรณ์แรงดันต่ำ) ตัวย่อ: GZD, GGD

พารามิเตอร์ทางเทคนิค:

บัสบาร์หลัก: กระแสอินพุตคือ 630A~100A และกระแสไฟขาออกคือ 10KA อือ=380วี อุ้ย=660วี 50Hz. IP30

(พิกัดกระแสไฟฟ้าช่วง: 630A, 500A, 400A, 350A, 315A, 250A, 225A, 200A, 180A, 160A, 125A, 100A)

2. ตู้กลางแจ้ง (อุปกรณ์จ่ายไฟฟ้าสาธารณะครบชุด) เรียกย่อว่า XWL

พารามิเตอร์ทางเทคนิค:

บัสบาร์หลัก: อินพุตคือ 500A~160A เอาต์พุตคือ 10KA อือ=380วี อุ้ย=660วี 50Hz. IP34D

(พิกัดกระแสไฟฟ้าช่วง: 500A, 400A, 350A, 315A, 250A, 225A, 200A, 180A, 160A)

ขนาดภายนอกของสวิตช์เกียร์คงที่แรงดันต่ำ GGD:

3. ชื่อเต็มของตู้ GGD: ตู้จ่ายไฟ AC แรงดันต่ำ (สวิตช์เกียร์แรงดันต่ำ) เรียกโดยย่อว่า GGD

พารามิเตอร์ทางเทคนิค:

บัสบาร์หลัก: อินพุต 2000A~630A, เอาต์พุต 30KA อือ=380วี อุ้ย=660วี 50Hz. IP30

ช่วงความคุ้มครองปัจจุบัน: 2000A, 1600A, 1250A, 1000A, 800A, 630A

รูปถ่ายสินค้า

เวิร์คช็อปโรงงาน

การบรรจุและการจัดส่ง

นิทรรศการ

คำถามที่พบบ่อย

Q5: มี OEM / ODM หรือไม่

ตอบ: ใช่แล้ว! ผลิตภัณฑ์ของเราสามารถปรับแต่งได้ เรามีทีมออกแบบและวิศวกร เราสามารถปรับแต่งผลิตภัณฑ์ตามรูปวาดหรือความต้องการของลูกค้า

Q6: คุณเป็นผู้ผลิตหรือบริษัทการค้า?
A: เราเป็นโรงงาน เป็นผู้ผลิตมืออาชีพ 100 เปอร์เซ็นต์ด้วยประสบการณ์ผู้ผลิต 20 ปี เราสามารถผลิตสินค้าตามความต้องการของลูกค้า และเรายังสามารถควบคุมคุณภาพของผลิตภัณฑ์ได้ 100 เปอร์เซ็นต์

Q7: สามารถต่อรองราคาได้หรือไม่?

ตอบ: ได้ ราคาสามารถต่อรองได้ สามารถเปลี่ยนแปลงได้ตามปริมาณหรือแพ็คเกจของคุณ

Q8: แล้วการตรวจสอบล่ะ?

ตอบ: เรามีระบบการตรวจสอบทั้งหมดตั้งแต่วัตถุดิบจนถึงผลิตภัณฑ์ขั้นสุดท้าย รวมถึงการทดสอบอุณหภูมิที่เพิ่มขึ้น การทดสอบประเภทตัวนำการทดสอบการพ่นเกลือ การทดสอบอายุการใช้งานทางกล

Q9: เงื่อนไขการชำระเงินคืออะไร?

ตอบ: TT, Paypal, Western Union, การประกันการค้าของอาลีบาบาและ L / C เป็นที่ยอมรับได้ ล่วงหน้า 30 เปอร์เซ็นต์ T / T, ยอดคงเหลือ 70 เปอร์เซ็นต์ก่อนจัดส่ง

Q10 : บริษัทให้บริการอะไรบ้าง?

ตอบ: เรามีทีมวิศวกรมืออาชีพที่สามารถออกแบบและพัฒนาแม่พิมพ์เพื่อตอบสนองความต้องการของลูกค้าที่แตกต่างกัน

อีกทั้งเรายังมีทีมขายคอยให้บริการตั้งแต่ก่อนการขายจนถึงหลังการขาย

ผลิตภัณฑ์นี้มักจะปรับแต่ง
เราเป็นผู้ผลิตและมีฝ่ายเทคนิคมืออาชีพที่สามารถออกแบบและจัดหาโซลูชั่นตามความต้องการของลูกค้า
โปรดติดต่อพนักงานขายของเราเพื่อขอรับแบบการออกแบบ

นี่คือตัวอย่างลูกค้าของเราสำหรับการอ้างอิงของคุณ

หากต้องการรายละเอียดเพิ่มเติม โปรดอย่าลังเลที่จะติดต่อเรา
