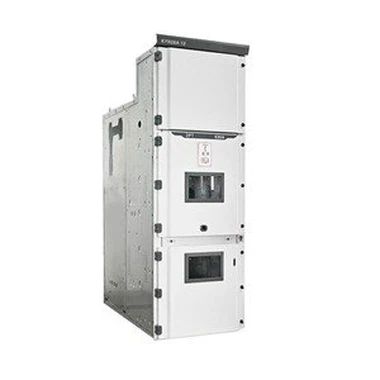

Xgn15-12 ชนิดกล่อง สวิตช์เกียร์แบบปิด โลหะ AC คงที่

Xgn15-อุปกรณ์สวิตช์วงแหวนปิดโลหะ ac ชนิด 12 หน่วย (ต่อไปนี้จะเรียกว่าตู้วงแหวน) เป็นผลิตภัณฑ์ไฟฟ้าแรงสูงรุ่นใหม่ที่ออกแบบและพัฒนาโดยเราเองโดยแนะนำเทคโนโลยีขั้นสูงจากต่างประเทศและเป็นไปตามข้อกำหนดของ พลังการเกษตรในประเทศและการเปลี่ยนแปลงเครือข่ายเมือง ตัวชี้วัดประสิทธิภาพทางเทคนิคทั้งหมดเป็นไปตามมาตรฐาน iec62271-200:2003 และ GB3906

The main switch, operating mechanism and components of the ring network cabinet shall be ABB's original parts or SFL-12/24 type switch equipment assembled from imported parts in China, or ABB's original HAD/US SF6 can also be installed according to user needs. Circuit breaker or VD4-S vacuum circuit breaker. Its operation mode is divided into dynamic and electric two kinds.

ตัวเครื่องถูกตรึงด้วยเครื่อง CNC หลังจากการประมวลผล ระดับการป้องกันถึง IP3X และมีการประสานกันทางกลที่เชื่อถือได้และฟังก์ชันป้องกัน-การทำงานผิดพลาด ผลิตภัณฑ์นี้มีปริมาณขนาดเล็ก น้ำหนักเบา ลักษณะสวยงาม ใช้งานง่าย อายุยืน พารามิเตอร์สูง ไม่มีมลพิษ บำรุงรักษาน้อย และลักษณะเด่นอื่น ๆ

Xgn15-12 หน่วยประเภทอุปกรณ์สวิตช์เครือข่ายวงแหวนโลหะปิดโลหะ AC เหมาะสำหรับ ac 50Hz, เครือข่ายพลังงาน 12kV เป็นการรับและกระจายพลังงานไฟฟ้า สวิตช์หลักในตู้คือสวิตช์ SF6

ฟังก์ชั่นและคุณสมบัติ

◆ Cabinet structure

ตัวตู้ใส่แหวนทำจากอะลูมิเนียมหนา 2 มม.-แผ่นสังกะสี (หรือแผ่นรีดเย็น-หลังพ่นด้วยพลาสติก) หมุดย้ำและขึ้นรูป มีรูระบายแรงดันสองรูที่ด้านหลังของตู้ รูหนึ่งสำหรับห้องเคเบิล อีกรูหนึ่งสำหรับห้องสวิตช์โหลด/บัส โครงสร้างนี้สามารถรับประกันความน่าเชื่อถือของการติดตั้งและการทำงานของอุปกรณ์โดยมนุษย์ในระดับสูงสุด

◆ Each compartment

ชิ้นส่วนของห้องบัสบาร์

ตู้โดยสารตั้งอยู่ที่ด้านบนของตู้และเชื่อมต่อกับตู้สวิตช์ที่อยู่ติดกัน

◆ The load switch is an independent unit, filled with SF6 gas.

ห้องเคเบิลประมาณ 75 เปอร์เซ็นต์ใช้สำหรับการเชื่อมต่อสายเคเบิล ฟิวส์ สวิตช์กราวด์ และการติดตั้ง CT, PT

◆ Mechanism chamber and interlock

ช่องบรรจุประกอบด้วยกลไกการทำงานและกลไกการประสานกัน ตลอดจนการแสดงตำแหน่ง หน้าสัมผัสเสริม คอยล์การเดินทาง การแสดงสด และการประสานกัน

กล่องรีเลย์ กล่องรีเลย์เป็นทางเลือกที่ด้านบนของตู้ ห้องนี้ใช้สำหรับติดตั้งอุปกรณ์พิเศษ เช่น เกจ รีเลย์ และมอเตอร์ยูนิต

◆ Circuit breaker room

สามารถวางเซอร์กิตเบรกเกอร์ (SF6 หรือสุญญากาศ) ไว้ใต้สวิตช์โหลดได้

แรงดันที่ปล่อยออกมาด้านบนใช้เพื่อปลดปล่อยแรงดันแก๊สที่เกิดขึ้นเมื่อเกิดอุบัติเหตุอาร์คในบัสบาร์และห้องสวิตช์โหลด การปล่อยแรงดันต่อไปนี้ใช้เพื่อปลดปล่อยแรงดันแก๊สที่เกิดขึ้นเมื่อเกิดอุบัติเหตุอาร์คในช่องเก็บสายเคเบิล

◆SFL type load switch (ABB original)

สวิตช์โหลดแบบ SFL เป็นเบรกพอยต์คู่ หน้าสัมผัสเคลื่อนที่แบบหมุน ก๊าซ SF6 เป็นตัวกลางในการดับไฟอาร์ค หน้าสัมผัสแบบสถิตและไดนามิกถูกวางไว้ในโครงสร้างเสริมความแข็งแรงของเปลือกอีพ็อกซี่หล่อ ปลายทางออกของเพลาทำงานเป็นแบบใส-ฝาปิดพลาสติกแบบกดร้อนโปร่งใส ซึ่งสามารถตรวจสอบสถานะได้

Each switch is permanently sealed (SFL stands for "always sealed") with SF6 gas at 1.4 bar and can be checked for gas leakage with an ammonia detector. Switch vertical or horizontal installation is not limited, in the unit cabinet, the typical installation is a steel partition between the cable room and the bus room, horizontal installation. This installation seals the switch housing in a grounded steel plate and isolates the bus from the cable connector to meet the strict safety requirements of operation and maintenance. In the event of an internal arc burning, there is a structural weakness at the rear of the housing that will fill the burst, diverting arc gas out of the switch, and then the arc relief valve on the cabinet will be burst open and directing the overpressurized gas out of the cabinet.

มีการใช้กันอย่างแพร่หลายในการเปลี่ยนแปลงโครงข่ายไฟฟ้าในเขตเมือง, บริเวณที่อยู่อาศัย,-อาคารสูง, อุตสาหกรรมและเหมืองแร่, โรงแรม, ห้างสรรพสินค้า, สนามบิน, รถไฟ, ทุ่งน้ำมัน, ท่าเรือ, ทางด่วนและสิ่งอำนวยความสะดวกด้านไฟฟ้าชั่วคราวและในร่มและกลางแจ้งอื่น ๆ สถานที่.

โรงงานของเรา:

เกี่ยวกับเรา:

Henan Fengyuan Power Technology Co., Ltd. ก่อตั้งขึ้นในปี 2010 ด้วยทุนจดทะเบียน 20 ล้านหยวน สินทรัพย์ถาวร 50 ล้านหยวน พนักงานมากกว่า 200 คน และมูลค่าส่งออกประจำปีเกือบ 100 ล้านหยวน ตั้งอยู่ในเมืองจี้หยวน เหอหนาน , จีน.

Fengyuan มุ่งเน้นไปที่การผลิต KYN61-ตู้จ่ายไฟ 40.5, KYN28-12, XGN15-12, HXGN15-12 และรุ่นอื่น ๆ ขนาดกลางและไฟฟ้าแรงสูงชุดอุปกรณ์สวิตช์เต็มรูปแบบ, สถานีย่อยสำเร็จรูปหม้อแปลงไฟฟ้าแบบเคลื่อนย้ายได้, ตู้ควบคุมเครื่องกำเนิดไฟฟ้าอัตโนมัติ, คู่ อุปกรณ์สวิตช์ไฟฟ้าอัตโนมัติ สวิตช์เกียร์แรงดันต่ำแบบดึงออก GCK, GCS, MNS ซีรีส์, สวิตช์เกียร์แรงดันต่ำแบบตายตัว &D ซีรีส์ และผลิตภัณฑ์ชุดควบคุม การวัดแสง กล่องสวิตช์หรือชุดตู้อื่นๆ

คำถามที่พบบ่อย:

1) ถาม: ราคาของคุณแข่งขันได้หรือไม่?

เรามีโรงงานของเราเอง ต้องขอบคุณระบบการผลิตและการจัดจำหน่ายที่แข็งแกร่ง เราสัญญาว่าจะเสนอราคาที่แข่งขันได้มากที่สุดแก่ลูกค้าของเรา

2) ถาม: เวลาในการจัดส่งเป็นอย่างไร?

ตอบ: โดยปกติเราต้องใช้เวลาในการผลิตประมาณ 6-20 วัน 15-20 วันหลังจากได้รับการชำระเงินเต็มจำนวน

3) Q: แล้วการรับประกันล่ะ?

สินค้าทุกชิ้นก่อนส่งมอบมีใบรับรองคุณภาพสินค้า บริการหลังการขาย 24 ชม. สำหรับคุณบริการ

4) Q: What's the payment method?

A:30 เปอร์เซ็นต์ T/T เป็นเงินมัดจำ, ยอดคงเหลือ 70 เปอร์เซ็นต์ TT ก่อนที่สินค้าจะออกจากโรงงานของเรา
