หม้อแปลงแช่น้ำมัน 100 Kva 3 เฟส

หม้อแปลงแช่น้ำมัน 100 kva 3 เฟส

ยี่ห้อ: Fengyuan Power

ความจุ: 30kva~10,000kva

แรงดันไฟฟ้า: 0.4kv 6kv 10kv 20kv 38.5kv

แรงดันไฟฟ้า ความจุ ความถี่ กลุ่มการเชื่อมต่อ การสูญเสียสามารถปรับแต่งได้ตามความต้องการของลูกค้า

1, หม้อแปลงแช่น้ำมันคืออะไร?

หม้อแปลงแช่น้ำมันหรือที่เรียกว่าหม้อแปลงแช่น้ำมันเป็นอุปกรณ์หม้อแปลงที่ใช้การระบายความร้อนด้วยน้ำมันเพื่อลดอุณหภูมิของหม้อแปลง ซึ่งแตกต่างจากหม้อแปลงแห้ง ตัวเครื่องหลักของหม้อแปลงแช่น้ำมันถูกติดตั้งในถังน้ำมันเหล็กเชื่อมที่เต็มไปด้วยน้ำมันฉนวน เมื่อหม้อแปลงจุ่มน้ำมันทำงาน ความร้อนจากขดลวดและแกนเหล็กจะถูกแปลงเป็นน้ำมันฉนวนก่อนแล้วจึงเป็นตัวกลางทำความเย็น ตามความจุสามารถแบ่งออกเป็นหม้อแปลงทำความเย็นแบบแช่ฟรีและหม้อแปลงระบายความร้อนด้วยอากาศแบบบังคับ

2 โครงสร้างและหลักการทำงานของหม้อแปลงแช่น้ำมัน

หม้อแปลงจุ่มน้ำมันมีโครงสร้างคล้ายกับหม้อแปลงไฟฟ้า เป็นหม้อแปลงชนิดหนึ่งที่จำแนกตามรูปแบบฉนวนของแกนเหล็ก ดังนั้นจึงมีคุณสมบัติที่เป็นที่รู้จักของคอยล์แช่น้ำมันซึ่งสามารถลดแผนที่ความร้อนของอุปกรณ์ภายในได้

ส่วนประกอบพื้นฐานของประเภทแช่น้ำมันประกอบด้วยแกนแม่เหล็ก ขดลวด และบุชชิ่ง แกนแม่เหล็กเป็นเส้นทางสำหรับฟลักซ์แม่เหล็ก ขดลวดจะสร้างสนามแม่เหล็กที่ประกอบด้วยขดลวดตัวนำพันรอบแกนเหล็กและหุ้มด้วยกระดาษแข็งและชั้นป้องกัน ความหนาของชั้นฉนวนที่คดเคี้ยวจะเพิ่มขึ้นตามแรงดันไฟฟ้าที่เพิ่มขึ้น บุชชิ่งเชื่อมต่อขดลวดหม้อแปลงเข้ากับสถานีย่อย

หม้อแปลงชนิดน้ำมันใช้สำหรับการจ่ายพลังงานหรือสถานีไฟฟ้าย่อย แกนและคอยล์ของพวกมันถูกแช่อยู่ในน้ำมัน ซึ่งสามารถระบายความร้อนและเป็นฉนวนได้ น้ำมันไหลเวียนผ่านท่อในคอยล์และรอบๆ คอยล์และส่วนประกอบแกนเหล็กผ่านการพาความร้อน น้ำมันจะถูกระบายความร้อนภายนอกโดยถังน้ำมันเชื้อเพลิงที่มีค่าพิกัดต่ำ และโดยหม้อน้ำระบายความร้อนด้วยอากาศ-ที่ค่าพิกัดสูง

3 ประเภทของหม้อแปลงแช่น้ำมัน

หม้อแปลงแช่น้ำมันมีสองประเภทหลัก: หม้อแปลงเฟสเดียว-และหม้อแปลงสามเฟส-

A. หม้อแปลงแช่น้ำมันเฟสเดียว

B. หม้อแปลงแช่น้ำมันแบบสามเฟส-

4 วัตถุประสงค์ของการใช้หม้อแปลงแช่น้ำมัน

หม้อแปลงชนิดน้ำมันสามารถติดตั้งบนพื้นดิน ฐาน หรือเสาสำหรับการใช้งานกลางแจ้งได้ โดยให้ประสิทธิภาพที่มีประสิทธิภาพในการใช้งานต่างๆ รวมถึงเครือข่ายการส่งและการกระจาย การผลิตพลังงานทดแทน และอุตสาหกรรมขนาดเล็ก

หม้อแปลงน้ำมันมีความจุมหาศาล จึงช่วยประหยัดไฟฟ้าได้มาก ลดการสูญเสียพลังงาน ประหยัดพลังงาน และลดค่าใช้จ่ายของผู้ใช้ ไม่เพียงเท่านั้น น้ำมันในเครื่องจักรยังสามารถทำให้แกนลวดภายในเย็นลงได้ ซึ่งจะช่วยปรับปรุงความทนทานและประสิทธิภาพทางไฟฟ้าของอุปกรณ์หม้อแปลงไฟฟ้า

5 ข้อควรระวังในการใช้หม้อแปลงจุ่มน้ำมัน-

1. หม้อแปลงจุ่มน้ำมันใช้น้ำมันในการทำงาน ดังนั้นคุณภาพของน้ำมันจะส่งผลต่ออายุการใช้งานและความปลอดภัยของหม้อแปลงอย่างมาก

2. ระหว่างการใช้งานจำเป็นต้องตรวจสอบและบำรุงรักษาระบบหม้อแปลงอย่างสม่ำเสมอเพื่อให้มั่นใจว่าเครื่องทำงานได้ตามปกติและปลอดภัย มิฉะนั้นจะมีความเสี่ยงสูงต่อปัญหาและอันตรายร้ายแรง

3. ของเสียที่เกิดจากปิโตรเลียมมีแนวโน้มที่จะก่อให้เกิดมลพิษต่อสิ่งแวดล้อมและส่งผลกระทบต่อชีวิตของผู้คนรอบข้าง ดังนั้นการค่อยๆ กำจัดของเสียจึงมีความสำคัญเช่นกัน

หม้อแปลงไฟฟ้าระบบจำหน่ายเป็นองค์ประกอบสำคัญของสถานีย่อย และโดยทั่วไปแล้วหม้อแปลงไฟฟ้าแบบจุ่มน้ำมัน 100 kva 3 เฟสจะถูกติดตั้งในห้องหม้อแปลงแยกต่างหาก

โดยอาศัยน้ำมันเป็นสื่อในการทำความเย็น เช่น น้ำมัน-การแช่ตัวเอง-การทำความเย็น น้ำมัน-อากาศที่แช่-ความเย็น น้ำมัน-น้ำที่แช่-ความเย็น และการบังคับการไหลเวียนของน้ำมัน โดยทั่วไป หม้อแปลงหลักของสถานีเพิ่มแรงดันจะจุ่มน้ำมัน- และอัตราส่วนการเปลี่ยนแปลงคือ 20KV/500KV หรือ 20KV/220KV

หม้อแปลงจุ่มน้ำมัน-จะต้องเติมน้ำมันและปิดผนึกจนเต็ม- ตัวถังถังลูกฟูกปรับให้เข้ากับการขยายตัวของน้ำมันโดยมีความยืดหยุ่นในตัว และเป็นถังที่ปิดสนิทอย่างถาวร หม้อแปลงจุ่มน้ำมัน-ถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์จ่ายไฟต่างๆ

พารามิเตอร์ผลิตภัณฑ์

การถ่ายโอนเท: Transfo H61 20KV 160kVA B2

หม้อแปลง H61 15(20)kV 160kVA B2

หม้อแปลงไฟฟ้าระบบจำหน่าย MV / LV สามเฟสพร้อมขดลวด MV และ LV ในกำลังทองแดงแบบพันแผล P=160KVA

การปฏิบัติตามข้อกำหนดของ -: NFC 52 100 - 52 112 และ 52 113 มาตรฐานหรือเทียบเท่าในเนื้อหา

- การระบายความร้อนตามธรรมชาติ: ONAN

- การปรับแรงดันไฟฟ้า MV: โดยปิดสวิตช์ +/- 5% ในห้า (5) ตำแหน่ง

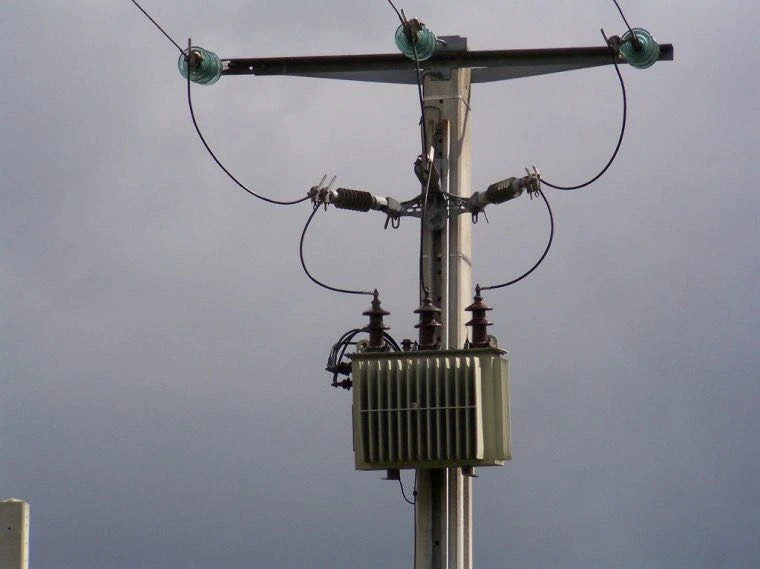

- ประเภท: บนโพสต์ H61

- กำลังไฟฟ้าที่กำหนด: 160KVA

- แรงดันไฟฟ้าหลัก: 20,000V ± 5%

- แรงดันไฟฟ้ารอง: ปิด 410V- โหลดระหว่างเฟส / 240V ระหว่างเฟสและเป็นกลาง

- ความถี่: 50Hz

- แรงดันไฟฟ้าลัดวงจร-: 4%

- ไม่มี-การสูญเสียโหลดน้อยกว่าหรือเท่ากับ 300W

- การสูญเสียโหลดน้อยกว่าหรือเท่ากับ 2000W

- การเชื่อมต่อ: Dyn11 ที่มีเอาต์พุตเป็นกลาง

- การข้าม MV และ LV: ในรูปแบบพอร์ซเลน

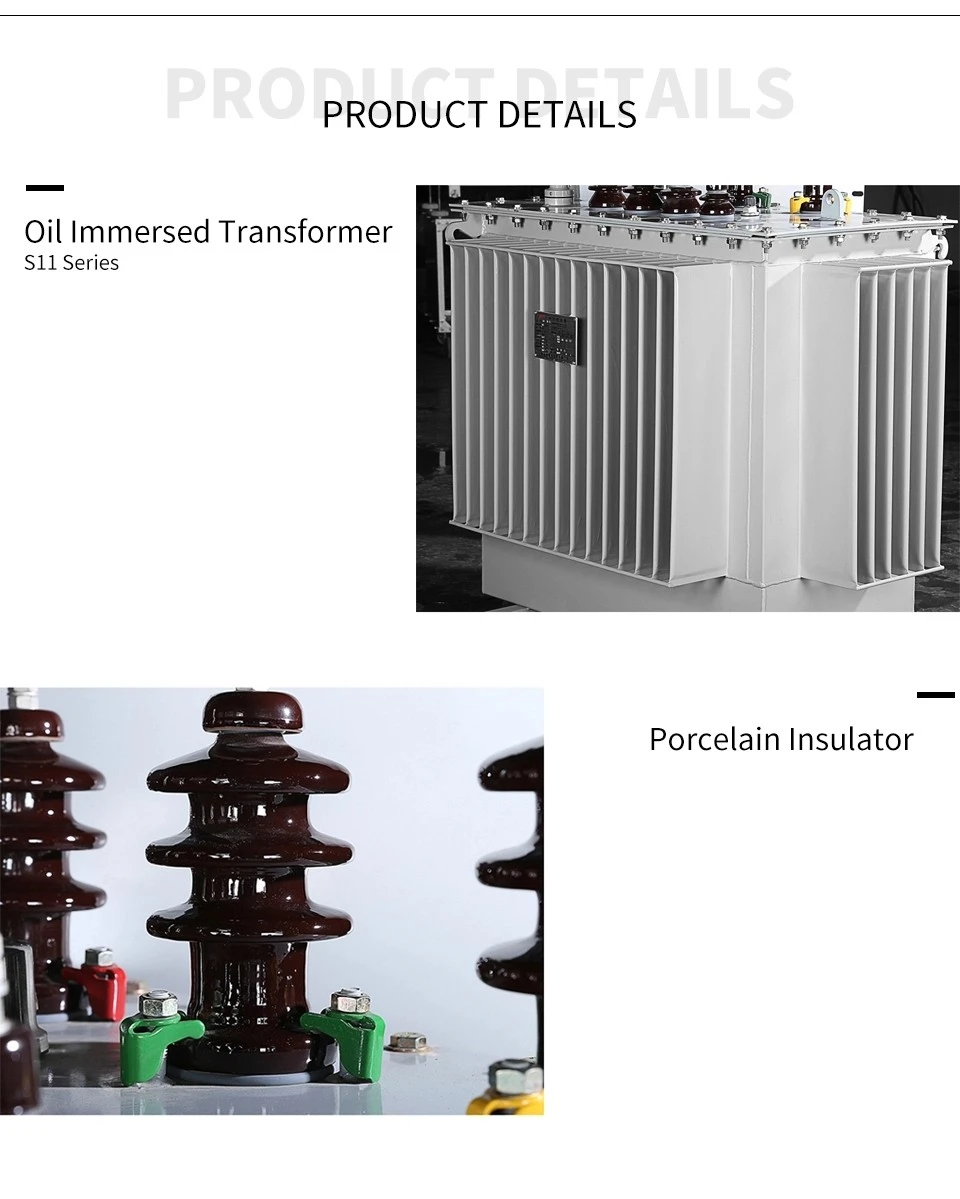

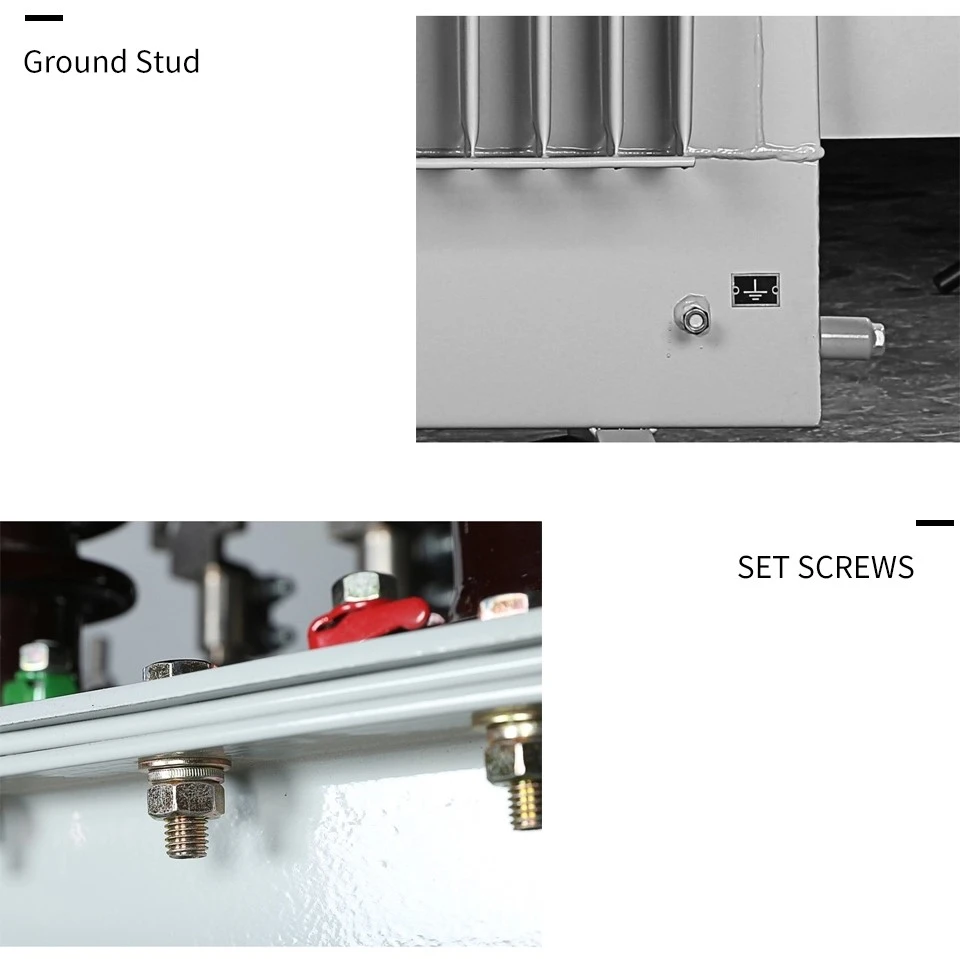

รูปถ่ายสินค้า

การประชุมเชิงปฏิบัติการโรงงาน

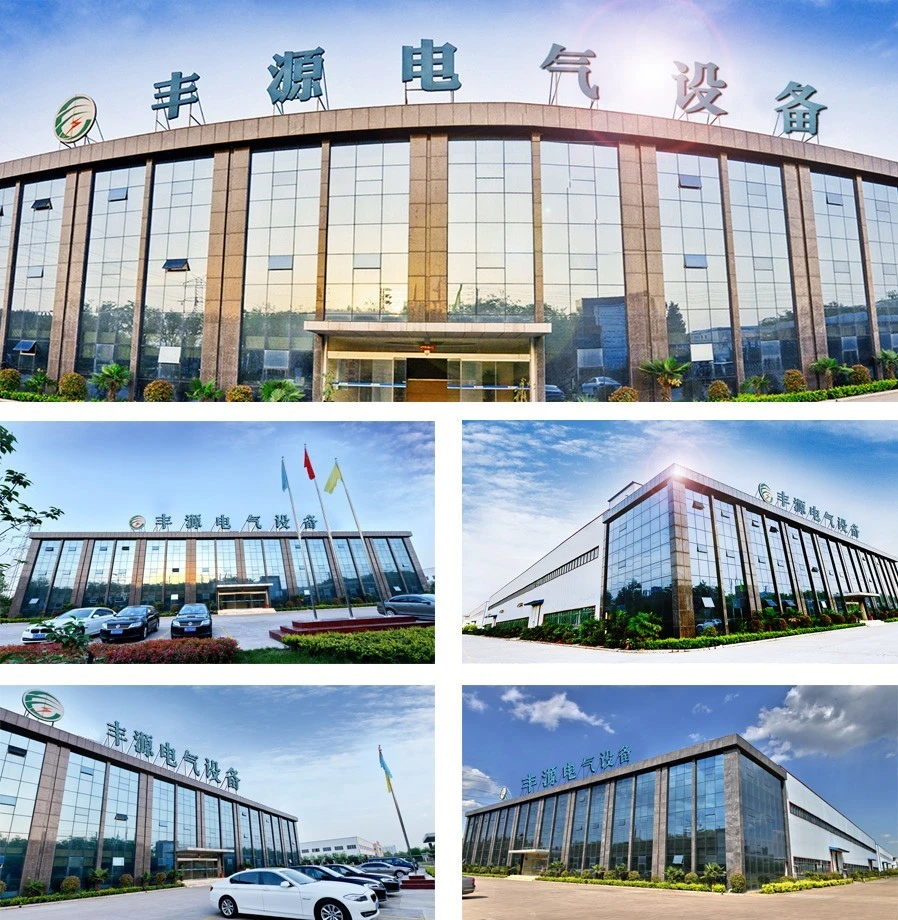

ภาพรวมของ CPMPANY

นิทรรศการ

ผลิตภัณฑ์นี้มักจะได้รับการปรับแต่ง

เราเป็นผู้ผลิตและมีแผนกเทคนิคมืออาชีพที่สามารถออกแบบและจัดหาโซลูชั่นได้ตามความต้องการของลูกค้า

โปรดติดต่อพนักงานขายของเราเพื่อขอรับแบบการออกแบบ

นี่คือตัวอย่างลูกค้าของเราสำหรับการอ้างอิงของคุณ

ลูกค้าโตโก

เอกสารข้อมูล N องศา 1-A: หม้อแปลง H61 20kV/400V ของ 100kVA

หากต้องการรายละเอียดเพิ่มเติมโปรดติดต่อเรา
