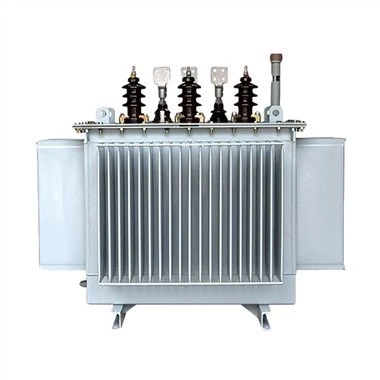

35/0.4KV H59 หม้อแปลงติดแผ่นน้ำมัน

แกนเหล็กของหม้อแปลงประหยัดพลังงานการสูญเสียต่ำรุ่น H59 ที่ผลิตโดยบริษัทของเราใช้โครงสร้างลามิเนต ผลิตภัณฑ์นี้ขึ้นอยู่กับการดูดซับเทคโนโลยีขั้นสูงและกระบวนการของหม้อแปลงแช่น้ำมันในประเทศอย่างเต็มที่รวมกับระดับทางเทคนิคของ บริษัท ของเราทำให้ความน่าเชื่อถือของผลิตภัณฑ์เป็นอันดับแรกในเวลาเดียวกันการสูญเสียที่ไม่มีโหลดและไม่มี -กระแสโหลดของผลิตภัณฑ์ลดลงอย่างมาก

ส่งคำถาม

คำอธิบาย

ดิหม้อแปลงไฟฟ้าแบบจ่ายน้ำมันที่แช่ด้วยน้ำมันโดยมีอัตรากำลังตั้งแต่ 25 ถึง 2500 kVA และแรงดันไฟ 6-36/0,4 (0.23)kV ในระบบส่งและจ่ายกำลังไฟฟ้า 50/60 Hz สำหรับการจ่ายไฟและแสงสว่างในสาขาอุตสาหกรรมและการเกษตร หม้อแปลงไฟฟ้าระบบจำหน่ายผลิตด้วยth แรงดันไฟที่ระบุในขดลวดปฐมภูมิ 6 ถึง 36 kV แรงดันไฟที่กำหนดในขดลวดทุติยภูมิคือ 0,4 หรือ 0,23 kV โครงการและกลุ่มการเชื่อมต่อของขดลวด U/Un-0 หรือ D/Un-11 เป็นต้น ตามความต้องการของลูกค้า สามารถสร้างหม้อแปลงไฟฟ้าที่มีการเชื่อมต่อที่แตกต่างกันของแรงดันไฟและโซลูชันการก่อสร้างอื่นๆ การควบคุม Voltage เกิดจากการเลื่อนสวิตช์โดยหม้อแปลงแยกออกจากกันm สุทธิทั้งแรงดันไฟฟ้าสูง (HV) และต่ำ (LV)

แรงดันไฟฟ้าถูกควบคุมที่ด้านข้างของ HV สำหรับค่า ±2x2,5 เปอร์เซ็นต์จากค่าที่ระบุ การแนะนำภายนอก HV และ LV สามารถถอดออกได้และผู้สัญจรไปมาทำจากฉนวนจีน ที่กระแสไฟสูงสุด 1,000 A และมากกว่าบนกระแสฮาร์ดคอร์ แคลมป์สัมผัสถูกขันให้แน่นด้วยไม้พายซึ่งเชื่อมต่อรางหรือสิ่งที่แนบมากับสายเคเบิลเพื่อให้มั่นใจ ความสามารถในการขยายตัวของน้ำมันช่วยให้มั่นใจได้ถึงการทำงานที่เหมาะสมของหม้อแปลงในสภาพอากาศที่แตกต่างกันและความผันผวนของอุณหภูมิ ติดตั้งเครื่องลดความชื้นเพื่อให้อากาศแห้งในหม้อแปลงไฟฟ้า

สำหรับการวัดอุณหภูมิของน้ำมันชั้นบนบนตัวเครื่องจะมีการติดตั้งเทอร์โมมิเตอร์ไว้ หม้อแปลงไฟฟ้าที่มีพิกัดกำลังไฟฟ้าตั้งแต่ 400 ถึง 2500 kVA นั้นจะมีหลุมสำหรับติดตั้งในฐาน

คุณสมบัติ

1. ขดลวดใช้โครงสร้างแรงลัดวงจรในแนวแกนต่ำ เมื่อหม้อแปลงไฟฟ้าลัดวงจร จะสามารถลดแรงลัดวงจรในแนวแกนได้อย่างมาก และปรับปรุงความสามารถในการทนต่อการลัดวงจรได้อย่างมาก 2. สลักเกลียวและน็อตทั้งหมดบนพื้นผิวฝาครอบทำจากสแตนเลส 304 ซึ่งช่วยเพิ่มความสามารถในการป้องกันสนิมของหม้อแปลงไฟฟ้า 3. แหวนยางปิดผนึกแต่ละอันใช้วัสดุยางที่ดีที่สุดในประเทศจีน ซึ่งช่วยยืดอายุการใช้งานของแหวนยางปิดผนึกอย่างมาก 4. ตัวหม้อแปลงใช้โครงสร้างรองรับที่มีความน่าเชื่อถือสูงเพื่อให้แน่ใจว่ามีการบีบอัดส่วนบนและส่วนล่างของขดลวดได้อย่างน่าเชื่อถือ โครงสร้างร่างกายทั้งหมดช่วยเพิ่มความสามารถในการทนต่อการลัดวงจร 5. สิ่งนี้ไม่เพียงแต่ช่วยลดการสูญเสียที่ไม่มีโหลดของหม้อแปลงไฟฟ้า แต่ยังช่วยให้แน่ใจว่าฟลักซ์หลักไม่อิ่มตัวเมื่อหม้อแปลงทำงานภายใต้แรงดันไฟฟ้า เพื่อให้ฮาร์มอนิกที่สามของหม้อแปลงมีขนาดเล็ก

ข้อมูลจำเพาะ

จำนวนเฟส	สามเฟส
ประเภทคดเคี้ยว	สองคดเคี้ยว
ความจุสูงสุด	2000kVA
ไฟฟ้าแรงสูง	10/11kV
แรงดันต่ำ	0.4kV
ช่วงการแตะ	±2x2.5 เปอร์เซ็นต์
แรงดันอิมพีแดนซ์	5 เปอร์เซ็นต์
โหลดขาดทุน	18.3kW
ไม่มีโหลดการสูญเสีย	1.94kW
ไม่มีกระแสโหลด	0.4 เปอร์เซ็นต์
ความถี่	50/60Hz
กลุ่มการเชื่อมต่อ	หยิน0/Dyn11
วิธีการทำความเย็น	บน
วัสดุม้วน	อลูมิเนียม/ทองแดง
ขนาด	2030x1340x2000mm
น้ำหนัก	4500kg

ความได้เปรียบ

1. ประหยัดพลังงาน :

เมื่อเทียบกับ S7 รุ่นเก่า การสูญเสียขณะไม่มีโหลดลดลงโดยเฉลี่ย 10.25 เปอร์เซ็นต์ และกระแสไฟขณะโหลดลดลง 37.9 เปอร์เซ็นต์ ซึ่งหมายความว่าต้นทุนการดำเนินการลดลง 18.39 เปอร์เซ็นต์
2. อายุการใช้งานที่เชื่อถือได้ในระยะยาว:
ถังและขอบหม้อแปลงที่ปิดสนิทจะต้องยึดเข้าด้วยกันหรือเชื่อมอย่างแน่นหนา การแยกตัวระหว่างน้ำมันและอากาศทำให้ฉนวนอยู่ห่างจากความชื้น ซึ่งช่วยลดอายุของฉนวนและช่วยยืดอายุการใช้งาน
3. ปราศจากการปลดปล่อย:
ปราศจากการแกะถังก่อนดำเนินการ จึงประหยัดค่าใช้จ่าย
4. ฟรีจากการบำรุงรักษา
5. เสียงรบกวนต่ำ:
โครงสร้างที่ได้รับผลกระทบในการออกแบบ วัสดุใหม่ และเทคโนโลยีใหม่ที่นำมาใช้และเสียงรบกวนต่ำ
6. ขนาดเล็กและรูปลักษณ์ทางศิลปะ:
เนื่องจากแผ่นลูกฟูกที่ใช้สำหรับการแผ่รังสี ปริมาณน้ำมันจึงเปลี่ยนแปลงโดยการปรับและการชดเชยผ่านการขยายตัวและการหดตัวของแผ่นลูกฟูกเมื่ออุณหภูมิของน้ำมันเปลี่ยนไป ถังลูกฟูกมีขนาดเล็กแต่ดูดี

ข้อมูลทางเทคนิคของหม้อแปลงไฟฟ้าระบบจำหน่าย H59 series:

ความจุสูงสุด (KVA)	แรงดันไฟฟ้า (KV)	Vector Group	ความต้านทาน (เปอร์เซ็นต์)	ไม่มีการสูญเสียโหลด/ การสูญเสียโหลด (KW)	ไม่มีกระแสโหลด (ร้อยละ)
10	(เอชวี) 11 10.5 10 6.3 6 (LV) 0.4 0.69	ยิน0, Dyn11	4	0.065/0.4	3.5
20				0.08/0.52	3.0
30				0.1/0.63(0.6)	2.3
50				0.13/0.91(0.87)	2.0
63				0.15/1.09(1.04)	1.9
80				0.18/1.31(1.25)	1.9
100				0.2/1.58(1.5)	1.8
125				0.24/1.89(1.8)	1.7
160				0.28/2.31(2.2)	1.6
200				0.34/2.73(2.6)	1.5
250				0.4/3.2(3.05)	1.4
315				0.48/3.83(3.65)	1.4
400				0.57/4.52(4.3)	1.3
500				0.68/5.41(5.15)	1.2
630			4.5	0.81/6.2	1.1
800				0.96/7.5	1.0
1000				1.15/10.3	1.0
1250				1.36/12.0	0.9
1600				1.64/14.5	0.8
2000				1.96/19.8	0.8
2500				2.31/23.0	0.7

หมายเหตุ: ช่วงต๊าปแรงดันสูง: ± 5 เปอร์เซ็นต์ หรือ ± 2 × 2.5 เปอร์เซ็นต์ ; ความถี่: 50HZ

H59 OIL TRANSFORMER

oil immersed transformer (4)

oil immersed transformer (5)

oil immersed transformer (8)

oil immersed transformer

oil immersed

ใบรับรอง

CQC

เวิร์คช็อป

นิทรรศการ

ภาพรวมบริษัท

คำถามที่พบบ่อย

Q5 : OEM/ODM มีจำหน่ายหรือไม่

ตอบ: ใช่มันเป็น! ผลิตภัณฑ์ของเราสามารถปรับแต่งได้ เรามีทีมออกแบบและวิศวกร เราสามารถปรับแต่งผลิตภัณฑ์ตามแบบของลูกค้าหรือความต้องการของลูกค้า

Q6 : คุณเป็นผู้ผลิตหรือบริษัทการค้า?
A: เราเป็นโรงงาน ในฐานะผู้ผลิตมืออาชีพ 100 เปอร์เซ็นต์พร้อมประสบการณ์ผู้ผลิต 20 ปี เราสามารถผลิตสินค้าได้ตามความต้องการของลูกค้า และเรายังสามารถควบคุมคุณภาพของผลิตภัณฑ์ได้ 100 เปอร์เซ็นต์

Q7 : ราคาสามารถต่อรองได้หรือไม่?

A: ใช่ราคาต่อรองได้ สามารถเปลี่ยนได้ตามปริมาณหรือแพ็คเกจของคุณ

Q8 :สอบแล้วไง?

ตอบ: เรามีระบบการตรวจสอบทั้งหมดตั้งแต่วัตถุดิบจนถึงผลิตภัณฑ์ขั้นสุดท้าย ได้แก่ การทดสอบการเพิ่มขึ้นของอุณหภูมิ การทดสอบประเภทตัวนำการทดสอบการฉีดพ่นเกลือ การทดสอบอายุการใช้งานทางกล

Q9 :เงื่อนไขการชำระเงินคืออะไร?

A: T.T, Paypal, Western Union,การประกันการค้าอาลีบาบาและ L/C คือ ยอมรับได้ 30% T/T ล่วงหน้า ,70 เปอร์เซ็นต์ยอดคงเหลือก่อนจัดส่ง
