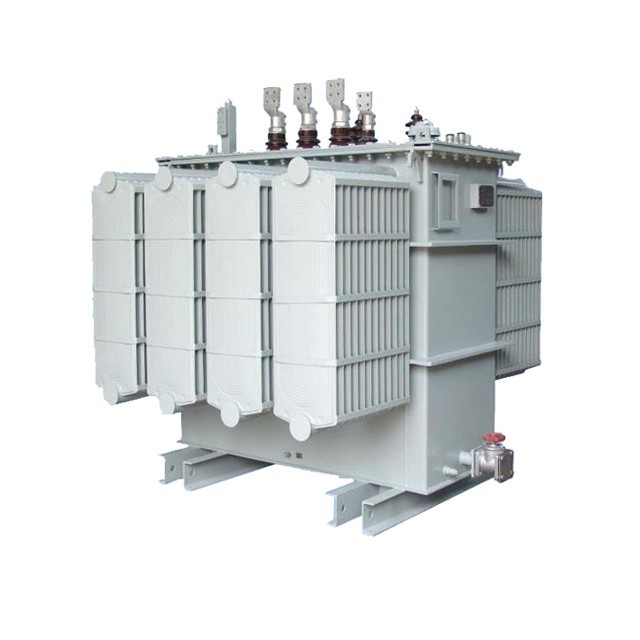

หม้อแปลงไฟฟ้าแบบฝังน้ำมัน 69KV 100 MVA แบบกำหนดเอง

หม้อแปลงไฟฟ้าแบบฝังน้ำมัน 69KV 100 MVA แบบกำหนดเอง

หม้อแปลงจ่ายน้ำมันเป็นหนึ่งในอุปกรณ์ที่สำคัญในระบบจ่ายและจำหน่ายไฟฟ้าของโรงงานอุตสาหกรรม เหมืองแร่ และอาคารโยธา พวกเขาลดแรงดันเครือข่าย 10 (6) kV หรือ 35kV เป็นแรงดันบัส 230/400V ที่ผู้ใช้ใช้ ผลิตภัณฑ์นี้เหมาะสำหรับ AC 50 (60) Hz, ความจุป้ายชื่อสูงสุดสามเฟส 2500kVA (ความจุป้ายชื่อสูงสุดเฟสเดียว 833kVA โดยทั่วไปไม่แนะนำให้ใช้หม้อแปลงเฟสเดียว) และสามารถใช้ในอาคาร (กลางแจ้ง) เมื่อมีกำลังการผลิต 315kVA หรือน้อยกว่า สามารถติดตั้งบนเสาได้ อุณหภูมิแวดล้อมไม่สูงกว่า 40 องศา ไม่ต่ำกว่า -25 องศา อุณหภูมิเฉลี่ยรายวันสูงสุดคือ 30 องศา อุณหภูมิเฉลี่ยสูงสุดประจำปีคือ 20 องศา และความชื้นสัมพัทธ์ไม่เกิน 90 เปอร์เซ็นต์ (สภาพแวดล้อม อุณหภูมิ 25 องศา ) ระดับความสูงต้องไม่เกิน 1,000 ม. หากไม่เป็นไปตามเงื่อนไขการใช้งานข้างต้น ควรปรับโควต้าให้เหมาะสมตามข้อกำหนดที่เกี่ยวข้องของ GB6450-86

ประวัติการพัฒนา

น้ำมันหม้อแปลงเป็นของเหลวที่มีส่วนประกอบของปิโตรเลียมซึ่งมีศักยภาพในการเผาไหม้และมีข้อเสียด้านสิ่งแวดล้อม อย่างไรก็ตาม เนื่องจากประสิทธิภาพที่ยอดเยี่ยมและราคาน้ำมันหม้อแปลงที่ต่ำ หม้อแปลงไฟฟ้ากำลังส่วนใหญ่ยังคงใช้น้ำมันหม้อแปลงเป็นฉนวนและตัวกลางในการทำความเย็น

ในตอนท้ายของศตวรรษที่ 19 หม้อแปลงไฟฟ้าเริ่มใช้น้ำมันหม้อแปลงเป็นฉนวนและตัวกลางในการทำความเย็น ซึ่งนำไปสู่การเกิดขึ้นของหม้อแปลงไฟฟ้าแบบแช่น้ำมัน นอกเหนือจากการเก็บรักษาตามธรรมชาติที่อุดมสมบูรณ์และราคาต่ำแล้ว น้ำมันหม้อแปลงไฟฟ้ายังถูกนำมาใช้อย่างแพร่หลายเนื่องจากคุณสมบัติดังต่อไปนี้

1) เมื่อใช้ร่วมกับวัสดุไฟเบอร์ ประสิทธิภาพของฉนวนจะดี ซึ่งสามารถลดระยะห่างของฉนวนและลดต้นทุนได้

2) น้ำมันหม้อแปลงมีความหนืดต่ำและถ่ายเทความร้อนได้ดี

3) สามารถป้องกันแกนเหล็กและขดลวดจากอิทธิพลของความชื้นในอากาศได้อย่างมีประสิทธิภาพ

4) ปกป้องกระดาษฉนวนและกระดาษแข็งจากการกระทำของออกซิเจน ลดการเสื่อมสภาพของวัสดุฉนวน และยืดอายุการใช้งานของหม้อแปลงไฟฟ้า

ยกเว้นหม้อแปลงขนาดเล็กและขนาดกลางและหม้อแปลงแก๊สสำหรับวัตถุประสงค์พิเศษ หม้อแปลงขนาดใหญ่และขนาดกลางส่วนใหญ่ยังคงใช้น้ำมันหม้อแปลงเป็นตัวกลางในการทำความเย็นและฉนวน

ฉนวนของหม้อแปลงที่ชุบด้วยน้ำมันหม้อแปลงมีเกรดทนความร้อน A และอุณหภูมิใช้งานระยะยาว 105 องศา .

การจัดหมวดหมู่

ความแตกต่างของเฟส

สามารถแบ่งออกเป็นหม้อแปลงสามเฟสและหม้อแปลงเฟสเดียว ในระบบไฟฟ้าสามเฟส โดยทั่วไปจะใช้หม้อแปลงสามเฟส เมื่อความจุมากเกินไปและถูกจำกัดโดยเงื่อนไขการขนส่ง หม้อแปลงสามเฟสเดียวยังสามารถใช้ในระบบไฟฟ้าสามเฟสเพื่อสร้างกลุ่มหม้อแปลง

ความแตกต่างที่คดเคี้ยว

สามารถแบ่งออกเป็นหม้อแปลงขดลวดคู่และหม้อแปลงขดลวดสามชั้น โดยปกติแล้ว หม้อแปลงจะเป็นหม้อแปลงขดลวดคู่ ซึ่งมีขดลวดสองเส้นอยู่บนแกนเหล็ก เส้นหนึ่งเป็นขดลวดเดิม และอีกเส้นหนึ่งเป็นขดลวดทุติยภูมิ หม้อแปลงสามขดลวดคือหม้อแปลงที่มีความจุมากกว่า (มากกว่า 5600 kVA) ที่ใช้เชื่อมต่อสายส่งแรงดันไฟฟ้าที่แตกต่างกันสามสาย ในกรณีพิเศษ ยังมีหม้อแปลง Satons ที่ใช้ขดลวดมากกว่า

การจำแนกโครงสร้าง

สามารถแบ่งออกเป็นหม้อแปลงชนิดแกนและหม้อแปลงชนิดเปลือก ถ้าขดลวดพันรอบแกนเหล็ก แสดงว่าเป็นหม้อแปลงแกนเหล็ก หากแกนเหล็กพันรอบขอบของขดลวด แสดงว่าเป็นหม้อแปลงเปลือกเหล็ก ทั้งสองต่างกันเพียงเล็กน้อยในโครงสร้างและไม่มีความแตกต่างที่สำคัญในหลักการ หม้อแปลงไฟฟ้าเป็นแบบแกนเหล็กทั้งหมด

หม้อแปลงส่วนใหญ่ประกอบด้วยแกนเหล็ก ขดลวด ถังน้ำมัน คอนเวอร์เตอร์ ปลอกหุ้มฉนวน ตัวเปลี่ยนแทป และรีเลย์แก๊ส

1. แกนเหล็ก

แกนเหล็กเป็นส่วนวงจรแม่เหล็กของหม้อแปลง ระหว่างการทำงาน การสูญเสียฮิสเทรีซิสและกระแสไหลวนจะถูกสร้างขึ้นเพื่อสร้างความร้อน เพื่อลดการสูญเสียความร้อนและลดปริมาณและน้ำหนัก แกนเหล็กประกอบด้วยแผ่นเหล็กซิลิกอนรีดเย็นที่มีค่าสัมประสิทธิ์การนำแม่เหล็กสูงน้อยกว่า 0.35 มม. ตามการเรียงตัวของขดลวดในแกนเหล็ก มีสองประเภท: แบบแกนและแบบเปลือก

ในหม้อแปลงความจุขนาดใหญ่ เพื่อให้แน่ใจว่าความร้อนที่เกิดจากการสูญเสียแกนเหล็กสามารถนำพาน้ำมันฉนวนออกไปได้อย่างเต็มที่ในระหว่างการหมุนเวียน เพื่อให้ได้ผลระบายความร้อนที่ดี ช่องน้ำมันหล่อเย็นมักจะติดตั้งในแกนเหล็ก .

2. คดเคี้ยว

ขดลวดและแกนเหล็กเป็นส่วนประกอบหลักของหม้อแปลง เนื่องจากความต้านทานของขดลวดเองหรือความต้านทานการสัมผัสที่ข้อต่อ จึงทราบได้จากกฎของจูลว่าความร้อนนั้นเกิดขึ้น ดังนั้นขดลวดจึงไม่สามารถผ่านกระแสที่สูงกว่าพิกัดกระแสได้เป็นเวลานาน นอกจากนี้ เมื่อผ่านกระแสลัดวงจร แรงแม่เหล็กไฟฟ้าที่สำคัญจะถูกสร้างขึ้นบนขดลวดและทำให้หม้อแปลงเสียหาย มีสองประเภทพื้นฐานของขดลวด: ศูนย์กลางและทับซ้อนกัน

ข้อผิดพลาดหลักของขดลวดหม้อแปลงคือการลัดวงจรระหว่างการเลี้ยวและการลัดวงจรไปยังปลอก การลัดวงจรของ Interturn มีสาเหตุหลักมาจากอายุของฉนวน หรือความเสียหายทางกลของฉนวนระหว่างการโอเวอร์โหลดของหม้อแปลงและการลัดวงจร เมื่อระดับน้ำมันภายในหม้อแปลงลดลง ทำให้ขดลวดเปิดเผยระดับน้ำมัน อาจเกิดไฟฟ้าลัดวงจรระหว่างทางได้ นอกจากนี้ เมื่อมีการลัดวงจรเนื่องจากผลกระทบของกระแสไฟเกิน ขดลวดจะผิดรูป ทำให้เกิดความเสียหายเชิงกลต่อฉนวน และยังทำให้เกิดการลัดวงจรระหว่างเลี้ยวอีกด้วย เมื่อมีการลัดวงจรระหว่างเลี้ยว กระแสภายในขดลวดลัดวงจรอาจเกินค่าที่กำหนด แต่กระแสที่ม้วนทั้งหมดต้องไม่เกินค่าที่กำหนด ในกรณีนี้ การป้องกันแก๊สจะทำงาน และในกรณีที่รุนแรง อุปกรณ์ป้องกันเฟืองท้ายจะทำงานด้วย สาเหตุของไฟฟ้าลัดวงจรที่ปลอกยังเกิดจากอายุของฉนวน ความชื้นของน้ำมัน ระดับน้ำมันลดลง หรือฟ้าผ่าและแรงดันไฟเกินระหว่างการทำงาน นอกจากนี้ เมื่อเกิดการลัดวงจร การบิดเบี้ยวของขดลวดเนื่องจากกระแสไฟเกินอาจทำให้เกิดการลัดวงจรที่ตัวเครื่องได้ เมื่อเกิดการลัดวงจรกับท่อ โดยทั่วไปจะเป็นการกระทำของอุปกรณ์ป้องกันแก๊สและการป้องกันสายดิน

3. ถังน้ำมัน

ตัวถัง (ขดลวดและแกนเหล็ก) ของหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันติดตั้งอยู่ในถังบรรจุน้ำมันหม้อแปลงซึ่งเชื่อมด้วยแผ่นเหล็ก ถังน้ำมันของหม้อแปลงขนาดกลางและขนาดเล็กประกอบด้วยเปลือกกล่องและฝาครอบกล่อง ตัวหม้อแปลงวางอยู่ภายในเปลือกกล่อง และสามารถเปิดฝาครอบกล่องเพื่อยกตัวออกมาเพื่อการบำรุงรักษาได้

การจำแนกประเภทการระบายความร้อนของฉนวน

สามารถแบ่งออกเป็นหม้อแปลงไฟฟ้าแบบแช่น้ำมันและหม้อแปลงชนิดแห้ง เพื่อเพิ่มความเป็นฉนวนและสภาวะการระบายความร้อน แกนเหล็กและขดลวดของหม้อแปลงจะถูกจุ่มรวมกันในถังน้ำมันที่บรรจุน้ำมันหม้อแปลง ในสถานการณ์พิเศษ เช่น โคมไฟถนนและไฟในเหมือง ยังใช้หม้อแปลงแบบแห้งอีกด้วย

ชนิดจุ่มน้ำมัน

1. หม้อแปลงจุ่มน้ำมันแบบไม่ปิด: ส่วนใหญ่รวมถึง S8, S9, S10 และผลิตภัณฑ์ซีรีส์อื่น ๆ ที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมและองค์กรเหมืองแร่ การเกษตร และอาคารโยธา

2. หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันแบบปิด: ส่วนใหญ่ประกอบด้วย S9, S9-M, S10-M และผลิตภัณฑ์อื่นๆ ซึ่งใช้กันทั่วไปในสถานที่ที่มีมลพิษจากน้ำมันสูงและสารเคมีในอุตสาหกรรมปิโตรเลียมและเคมีภัณฑ์

3. หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันแบบซีล: ส่วนใหญ่มีอยู่ใน BS9, S9-, S10-, S11-MR, SH, SH12-M และผลิตภัณฑ์ชุดอื่นๆ สามารถ นำไปใช้จ่ายไฟฟ้าในสถานที่ต่างๆ เช่น โรงงานอุตสาหกรรม เหมืองแร่ การเกษตร อาคารโยธา

นอกจากนี้ยังมีหม้อแปลงพิเศษสำหรับวัตถุประสงค์เฉพาะอีกด้วย ตัวอย่างเช่น หม้อแปลงไฟฟ้าแรงสูงสำหรับการทดสอบ, หม้อแปลงสำหรับเตาไฟฟ้า, หม้อแปลงสำหรับเชื่อมและหม้อแปลงสำหรับวงจรไทริสเตอร์, หม้อแปลงแรงดันและหม้อแปลงกระแสสำหรับเครื่องมือวัด

ลักษณะการทำงาน

ก. ขดลวดแรงดันต่ำของหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันโดยทั่วไปใช้โครงสร้างทรงกระบอกที่มีขดลวดทองแดง ยกเว้นลวดทองแดงที่มีความจุน้อย ขดลวดไฟฟ้าแรงสูงใช้โครงสร้างทรงกระบอกหลายชั้น เพื่อให้มั่นใจว่ามีการกระจายรอบแอมแปร์ที่สมดุล การรั่วไหลของแม่เหล็กต่ำ ความแข็งแรงเชิงกลสูง และความต้านทานไฟฟ้าลัดวงจรที่แข็งแกร่ง

ข. แกนเหล็กและขดลวดแต่ละอันใช้มาตรการยึด และชิ้นส่วนยึด เช่น ความสูงและสายไฟแรงดันต่ำของอุปกรณ์ติดตั้งน็อตป้องกันการคลายตัวแบบล็อคเอง พวกเขาใช้โครงสร้างหลักที่ไม่แขวนและสามารถทนต่อการกระแทกจากการขนส่งได้

ค. ขดลวดและแกนเหล็กถูกทำให้แห้งในสุญญากาศ และน้ำมันหม้อแปลงจะถูกกรองและฉีดโดยใช้กระบวนการสุญญากาศเพื่อลดความชื้นภายในหม้อแปลง

ง. ถังน้ำมันใช้แผ่นลูกฟูกซึ่งมีฟังก์ชั่นการหายใจเพื่อชดเชยการเปลี่ยนแปลงปริมาตรของน้ำมันที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิ ดังนั้นผลิตภัณฑ์นี้จึงไม่มีถังเก็บน้ำมันซึ่งทำให้ความสูงของหม้อแปลงลดลงอย่างเห็นได้ชัด

อี เนื่องจากการเปลี่ยนถังเก็บน้ำมันเป็นแผ่นลูกฟูก น้ำมันหม้อแปลงจะถูกแยกออกจากภายนอก ป้องกันการเข้ามาของออกซิเจนและน้ำได้อย่างมีประสิทธิภาพ ซึ่งอาจทำให้ประสิทธิภาพของฉนวนลดลง

ฉ. จากคะแนนประสิทธิภาพทั้ง 5 ข้อข้างต้น ช่วยให้มั่นใจได้ว่าหม้อแปลงไฟฟ้าแบบแช่น้ำมันไม่จำเป็นต้องเปลี่ยนถ่ายน้ำมันระหว่างการทำงานปกติ ซึ่งช่วยลดต้นทุนการบำรุงรักษาของหม้อแปลงลงได้อย่างมากและยืดอายุการใช้งานของหม้อแปลง

จุดเลือกที่สำคัญ

โหลดธรรมชาติ

1) เมื่อมีโหลดหลักหรือโหลดรองจำนวนมาก แนะนำให้ติดตั้งหม้อแปลงสองตัวขึ้นไป เมื่อถอดหม้อแปลงตัวใดตัวหนึ่งออก ความจุของหม้อแปลงที่เหลือจะเพียงพอกับการใช้ไฟฟ้าของโหลดหลักและโหลดรอง 1 โหลดทุติยภูมิควรมีความเข้มข้นมากที่สุดและไม่ควรกระจายเกินไป

2) เมื่อกำลังการผลิตตามฤดูกาลมีขนาดใหญ่ ควรติดตั้งหม้อแปลงพิเศษ ตัวอย่างเช่น ภาระของเครื่องปรับอากาศและตู้แช่แข็งในอาคารโยธาขนาดใหญ่ และภาระของเครื่องทำความร้อน เครื่องทำความร้อนไฟฟ้า

3) เมื่อโหลดเข้มข้นมาก ควรติดตั้งหม้อแปลงพิเศษ เช่น อุปกรณ์ทำความร้อนขนาดใหญ่ เครื่องเอกซเรย์ขนาดใหญ่ เตาอาร์คไฟฟ้า เป็นต้น

4) เมื่อโหลดแสงสว่างมากหรือการใช้หม้อแปลงไฟฟ้าที่ใช้ร่วมกันสำหรับกำลังไฟและแสงสว่างส่งผลกระทบต่อคุณภาพแสงสว่างและอายุการใช้งานของหลอดไฟอย่างมาก สามารถติดตั้งหม้อแปลงไฟส่องสว่างเฉพาะได้ โดยทั่วไป พลังงานและแสงสว่างใช้หม้อแปลงไฟฟ้าร่วมกัน

สภาพแวดล้อมการใช้งาน

ภายใต้สภาวะปกติปานกลาง สามารถเลือกหม้อแปลงแช่น้ำมันหรือหม้อแปลงชนิดแห้งได้ เช่น สถานีไฟฟ้าย่อยแบบแยกอิสระหรือแบบพ่วงสำหรับกิจการอุตสาหกรรมและเหมืองแร่ การเกษตร และสถานีไฟฟ้าย่อยแบบแยกอิสระสำหรับพื้นที่พักอาศัย หม้อแปลงที่มีให้เลือก ได้แก่ S8, S9, S10, SC (B) 9, SC (B) 10 เป็นต้น

สภาพแวดล้อมอุณหภูมิ

① รักษาเสถียรภาพในระยะยาวที่อุณหภูมิ 220 องศา

② สามารถทนต่อการทำงานระยะสั้นที่อุณหภูมิ 350 องศา

③ รักษาประสิทธิภาพให้คงที่ในช่วงอุณหภูมิและความชื้นที่หลากหลาย

④ ที่อุณหภูมิ 250 องศา มันจะไม่ละลาย ไหล หรือสนับสนุนการเผาไหม้

⑤ ไม่มีการปล่อยก๊าซพิษหรือกัดกร่อนที่อุณหภูมิ 750 องศา

ข้อกำหนดในการติดตั้ง

1. รางฐานรากของหม้อแปลงควรอยู่ในแนวนอน และผู้ควบคุมน้ำมันควรมีความชัน 1-1.5 เปอร์เซ็นต์ .

2. ควรเสริมกำลังหม้อแปลง

3. สายหลักและสายรองของหม้อแปลงไม่ควรทำให้เกิดความเครียดที่บูช

เปลือกหม้อแปลงเชื่อมต่ออย่างแน่นหนากับจุดที่เป็นกลางและอุปกรณ์ต่อสายดินเพื่อสร้างทรินิตี้ 800KVA (ติดตั้งรีเลย์แก๊ส)

ลักษณะ

ข้อได้เปรียบ

1. น้ำมันหม้อแปลงมีคุณสมบัติเป็นฉนวนและการนำความร้อนได้ดี ในขณะที่น้ำมันหม้อแปลงมีราคาถูก

2. สามารถแก้ปัญหาการกระจายความร้อนความจุสูงและฉนวนไฟฟ้าแรงสูงในหม้อแปลง

เสียเปรียบ

1. น้ำมันหม้อแปลงมีคุณสมบัติติดไฟได้และอาจไหม้และระเบิดได้เมื่อเจอเปลวไฟ

2. น้ำมันหม้อแปลงเป็นอันตรายต่อสุขภาพของมนุษย์

3. จำเป็นต้องตรวจสอบน้ำมันหม้อแปลงอย่างสม่ำเสมอ

4. ประสิทธิภาพการซีลของหม้อแปลงแช่น้ำมันไม่ดีและควรมีอายุมากขึ้น ส่งผลให้เกิดการรั่วไหลของน้ำมันอย่างรุนแรงในสถานที่ปฏิบัติงาน ซึ่งส่งผลต่อการทำงานที่ปลอดภัยของอุปกรณ์และยังส่งผลกระทบต่อสิ่งแวดล้อม

5. ระดับฉนวนของหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันอยู่ในระดับต่ำ และได้รับการออกแบบและผลิตตามฉนวนคลาส A



พารามิเตอร์ทางเทคนิค

การถ่ายโอนข้อมูล : Transfo H61 20KV 160kVA B2

H61 หม้อแปลง 15(20)kV 160kVA B2

หม้อแปลงจำหน่าย MV / LV สามเฟสพร้อมขดลวด MV และ LV ในกำลังทองแดงพันแผล P=160KVA
- การปฏิบัติตาม: มาตรฐาน NFC 52 100 - 52 112 และ 52 113 หรือเนื้อหาเทียบเท่า
- ความเย็นตามธรรมชาติ: ONAN
- การปรับแรงดันไฟฟ้า MV: โดยปิดสวิตช์บวก /- 5 เปอร์เซ็นต์ในตำแหน่งห้า (5)
- ประเภท: บนโพสต์ H61
- กำลังไฟฟ้าที่กำหนด: 160KVA
- แรงดันไฟฟ้าหลัก: 20,000V ± 5 เปอร์เซ็นต์
- แรงดันไฟฟ้าทุติยภูมิ: 410V ออฟโหลดระหว่างเฟส / 240V ระหว่างเฟสและนิวทรัล
- ความถี่: 50Hz
- แรงดันไฟลัดวงจร: 4 เปอร์เซ็นต์
- ไม่มีการสูญเสียโหลดน้อยกว่าหรือเท่ากับ 300W
- การสูญเสียโหลดน้อยกว่าหรือเท่ากับ 2000W
- ข้อต่อ: Dyn11 พร้อมเอาต์พุตที่เป็นกลาง
- ทางแยก MV และ LV: ในเครื่องลายคราม

























Q5: มี OEM / ODM หรือไม่

ตอบ: ใช่แล้ว! ผลิตภัณฑ์ของเราสามารถปรับแต่งได้ เรามีทีมออกแบบและวิศวกร เราสามารถปรับแต่งผลิตภัณฑ์ตามรูปวาดหรือความต้องการของลูกค้า



Q6: คุณเป็นผู้ผลิตหรือบริษัทการค้า?
A: เราเป็นโรงงาน เป็นผู้ผลิตมืออาชีพ 100 เปอร์เซ็นต์ด้วยประสบการณ์ผู้ผลิต 20 ปี เราสามารถผลิตสินค้าตามความต้องการของลูกค้า และเรายังสามารถควบคุมคุณภาพของผลิตภัณฑ์ได้ 100 เปอร์เซ็นต์



Q7: สามารถต่อรองราคาได้หรือไม่?

ตอบ: ได้ ราคาสามารถต่อรองได้ สามารถเปลี่ยนแปลงได้ตามปริมาณหรือแพ็คเกจของคุณ



Q8: แล้วการตรวจสอบล่ะ?

ตอบ: เรามีระบบการตรวจสอบทั้งหมดตั้งแต่วัตถุดิบไปจนถึงผลิตภัณฑ์ขั้นสุดท้าย รวมถึงการทดสอบอุณหภูมิที่เพิ่มขึ้น การทดสอบประเภทตัวนำการทดสอบการพ่นเกลือ การทดสอบอายุการใช้งานทางกล



Q9: เงื่อนไขการชำระเงินคืออะไร?

ตอบ: TT, Paypal, Western Union, การประกันการค้าของอาลีบาบาและ L / C เป็นที่ยอมรับได้ ล่วงหน้า 30 เปอร์เซ็นต์ T / T, ยอดคงเหลือ 70 เปอร์เซ็นต์ก่อนจัดส่ง



Q10 : บริษัทให้บริการอะไรบ้าง?

ตอบ: เรามีทีมวิศวกรมืออาชีพที่สามารถออกแบบและพัฒนาแม่พิมพ์เพื่อตอบสนองความต้องการของลูกค้าที่แตกต่างกัน

อีกทั้งเรายังมีทีมขายคอยให้บริการตั้งแต่ก่อนการขายจนถึงหลังการขาย





ผลิตภัณฑ์นี้มักจะปรับแต่ง
เราเป็นผู้ผลิตและมีฝ่ายเทคนิคมืออาชีพที่สามารถออกแบบและจัดหาโซลูชั่นตามความต้องการของลูกค้า
โปรดคลิกที่ปุ่มด้านล่างเพื่อส่งข้อมูลถึงเรา และเจ้าหน้าที่ฝ่ายขายของเราจะติดต่อคุณเพื่อจัดเตรียมภาพวาดการออกแบบให้กับคุณ



นี่คือตัวอย่างลูกค้าของเราสำหรับการอ้างอิงของคุณ

ลูกค้าคาซัคสถาน

เอกสารข้อมูล N องศา 1-A: Transformer H61 20kV/400V of 160 kVA

การออกแบบ	หน่วย	ข้อมูลเฉพาะ	ข้อมูลผู้สมัคร
เมคเกอร์		ที่จะถูกระบุ
มาตรฐานอ้างอิง		มาตรฐาน IEC 60076
พิมพ์		เฟส
ภาษีมูลค่าเพิ่ม		สุญญากาศ
การดำเนินการ		เขตร้อน
อิเล็กทริก		น้ำมันปราศจาก PCB
การติดตั้ง		บนเสา
อุณหภูมิแวดล้อมในการทำงาน	ระดับ	45
จัดอันดับความถี่	เฮิรตซ์	50
กำลังไฟ	ควา	160
จัดอันดับแรงดันไฟฟ้าหลัก	เควี	20
ระดับความโดดเดี่ยวที่กำหนดให้กับโรงเรียนประถมศึกษา	เควี	24
จำนวนช่วงในโรงเรียนประถมศึกษา		03
แรงดันไฟฟ้าทุติยภูมิ	V	400/230
ช่วงการปรับแรงดันไฟฟ้าที่ด้าน M เมื่อไม่มีสัมภาระ	เปอร์เซ็นต์	±2.5
การมีเพศสัมพันธ์		ดีเอ็น 11
แรงดันไฟลัดวงจร	เปอร์เซ็นต์	4 – 4.5
ขนาดเป็นกลางสำหรับการโหลดหนึ่งครั้ง	เปอร์เซ็นต์	100
การสูญเสียสุญญากาศสูงสุด	W	230 - 460
การสูญเสียเนื่องจากการโหลด Maxi	W	1450 - 2350
อุณหภูมิน้ำมันคงที่สูงสุด	ระดับ	55
อุณหภูมิสูงสุดของขดลวดในสภาวะคงที่	ระดับ	60
วัสดุที่คดเคี้ยว		ทองแดงด้วยไฟฟ้า
ระดับเสียงสูงสุด	ฐานข้อมูล	52
ความถี่อุตสาหกรรม 50Hz ค้าง 1 นาที	เควี	50 – 70
ทนทานต่อคลื่นกระแทก (1.2/50 ไมครอน)	เควี	125 - 170
คูลลิ่ง		บน
ป้ายชื่อ		01
การเชื่อมต่อสายดิน		01
ขนาดความสูง/กว้าง/ลึก	มม x มม x มม	1200 X 1270 X 820
มวลรวมของหม้อแปลงรวมน้ำมัน	กิโลกรัม	700
มวลน้ำมัน	กิโลกรัม	160
สี
		ทรอปิคัลไลซ์และป้องกันสนิม
	ตัวเลข	ชั้น
		เครื่องผูก
		สี
		แผนและไดอะแกรมทางเทคนิคที่จะจัดเตรียม



หากต้องการรายละเอียดเพิ่มเติม โปรดอย่าลังเลที่จะติดต่อเรา
