หม้อแปลงไฟฟ้าเฟสเดียวแบบติดเสา

หม้อแปลงไฟฟ้าเฟสเดียวแบบติดเสา

ในเครือข่ายการจำหน่ายไฟฟ้าที่มีแหล่งจ่ายไฟแบบกระจาย หม้อแปลงเฟสเดียว-มีข้อได้เปรียบอย่างมากในฐานะหม้อแปลงไฟฟ้าระบบจำหน่าย สามารถลดความยาวของสายจ่ายแรงดันไฟฟ้าต่ำ- ลดการสูญเสียสาย และปรับปรุงคุณภาพของแหล่งจ่ายไฟ

หม้อแปลงไฟฟ้าใช้-ประสิทธิภาพและพลังงานสูง-โดยการออกแบบโครงสร้างแกนเหล็กขดขด ใช้วิธีการติดตั้งแบบแขวนติดเสา- มีขนาดเล็ก ลงทุนโครงสร้างพื้นฐานน้อย ลดรัศมี-แหล่งจ่ายไฟแรงดันต่ำ และลดการสูญเสียสายแรงดันไฟฟ้าต่ำ-ได้มากกว่า 60% เหมาะสำหรับโครงข่ายไฟฟ้าในชนบท พื้นที่ภูเขาห่างไกล หมู่บ้านที่กระจัดกระจาย การผลิตทางการเกษตร แสงสว่างและการใช้พลังงาน และยังสามารถใช้เพื่อ-การประหยัดพลังงานในการเปลี่ยนแปลงระบบรางรถไฟและโครงข่ายไฟฟ้าในเมืองบนเสา-สายส่งไฟฟ้าที่ติดตั้งบนเสา

1, หม้อแปลงแช่น้ำมันคืออะไร?

หม้อแปลงแช่น้ำมันหรือที่เรียกว่าหม้อแปลงแช่น้ำมันเป็นอุปกรณ์หม้อแปลงที่ใช้การระบายความร้อนด้วยน้ำมันเพื่อลดอุณหภูมิของหม้อแปลง ซึ่งแตกต่างจากหม้อแปลงแห้ง ตัวเครื่องหลักของหม้อแปลงแช่น้ำมันถูกติดตั้งในถังน้ำมันเหล็กเชื่อมที่เต็มไปด้วยน้ำมันฉนวน เมื่อหม้อแปลงจุ่มน้ำมันทำงาน ความร้อนจากขดลวดและแกนเหล็กจะถูกแปลงเป็นน้ำมันฉนวนก่อนแล้วจึงเป็นตัวกลางทำความเย็น ตามความจุสามารถแบ่งออกเป็นหม้อแปลงทำความเย็นแบบแช่ฟรีและหม้อแปลงระบายความร้อนด้วยอากาศแบบบังคับ

2 โครงสร้างและหลักการทำงานของหม้อแปลงแช่น้ำมัน

หม้อแปลงจุ่มน้ำมันมีโครงสร้างคล้ายกับหม้อแปลงไฟฟ้า เป็นหม้อแปลงชนิดหนึ่งที่จำแนกตามรูปแบบฉนวนของแกนเหล็ก ดังนั้นจึงมีคุณสมบัติที่เป็นที่รู้จักของคอยล์แช่น้ำมันซึ่งสามารถลดแผนที่ความร้อนของอุปกรณ์ภายในได้

ส่วนประกอบพื้นฐานของประเภทแช่น้ำมันประกอบด้วยแกนแม่เหล็ก ขดลวด และบุชชิ่ง แกนแม่เหล็กเป็นเส้นทางสำหรับฟลักซ์แม่เหล็ก ขดลวดจะสร้างสนามแม่เหล็กที่ประกอบด้วยขดลวดตัวนำพันรอบแกนเหล็กและหุ้มด้วยกระดาษแข็งและชั้นป้องกัน ความหนาของชั้นฉนวนที่คดเคี้ยวจะเพิ่มขึ้นตามแรงดันไฟฟ้าที่เพิ่มขึ้น บุชชิ่งเชื่อมต่อขดลวดหม้อแปลงเข้ากับสถานีย่อย

หม้อแปลงชนิดน้ำมันใช้สำหรับการจ่ายพลังงานหรือสถานีไฟฟ้าย่อย แกนและคอยล์ของพวกมันถูกแช่อยู่ในน้ำมัน ซึ่งสามารถระบายความร้อนและเป็นฉนวนได้ น้ำมันไหลเวียนผ่านท่อในคอยล์และรอบๆ คอยล์และส่วนประกอบแกนเหล็กผ่านการพาความร้อน น้ำมันจะถูกระบายความร้อนภายนอกโดยถังน้ำมันเชื้อเพลิงที่มีค่าพิกัดต่ำ และโดยหม้อน้ำระบายความร้อนด้วยอากาศ-ที่ค่าพิกัดสูง

3 ประเภทของหม้อแปลงแช่น้ำมัน

หม้อแปลงแช่น้ำมันมีสองประเภทหลัก: หม้อแปลงเฟสเดียว-และหม้อแปลงสามเฟส-

A. หม้อแปลงแช่น้ำมันเฟสเดียว

B. หม้อแปลงแช่น้ำมันแบบสามเฟส-

4 วัตถุประสงค์ของการใช้หม้อแปลงแช่น้ำมัน

หม้อแปลงชนิดน้ำมันสามารถติดตั้งบนพื้นดิน ฐาน หรือเสาสำหรับการใช้งานกลางแจ้งได้ โดยให้ประสิทธิภาพที่มีประสิทธิภาพในการใช้งานต่างๆ รวมถึงเครือข่ายการส่งและการกระจาย การผลิตพลังงานทดแทน และอุตสาหกรรมขนาดเล็ก

หม้อแปลงน้ำมันมีความจุมหาศาล จึงช่วยประหยัดไฟฟ้าได้มาก ลดการสูญเสียพลังงาน ประหยัดพลังงาน และลดค่าใช้จ่ายของผู้ใช้ ไม่เพียงเท่านั้น น้ำมันในเครื่องจักรยังสามารถทำให้แกนลวดภายในเย็นลงได้ ซึ่งจะช่วยปรับปรุงความทนทานและประสิทธิภาพทางไฟฟ้าของอุปกรณ์หม้อแปลงไฟฟ้า

5 ข้อควรระวังในการใช้หม้อแปลงจุ่มน้ำมัน-

1. หม้อแปลงจุ่มน้ำมันใช้น้ำมันในการทำงาน ดังนั้นคุณภาพของน้ำมันจะส่งผลต่ออายุการใช้งานและความปลอดภัยของหม้อแปลงอย่างมาก

2. ระหว่างการใช้งานจำเป็นต้องตรวจสอบและบำรุงรักษาระบบหม้อแปลงอย่างสม่ำเสมอเพื่อให้มั่นใจว่าเครื่องทำงานได้ตามปกติและปลอดภัย มิฉะนั้นจะมีความเสี่ยงสูงต่อปัญหาและอันตรายร้ายแรง

3. ของเสียที่เกิดจากปิโตรเลียมมีแนวโน้มที่จะก่อให้เกิดมลพิษต่อสิ่งแวดล้อมและส่งผลกระทบต่อชีวิตของผู้คนรอบข้าง ดังนั้นการค่อยๆ กำจัดของเสียจึงมีความสำคัญเช่นกัน

คุณสมบัติโครงสร้าง

1. ขดลวดไฟฟ้าแรงสูง-พันด้วยลวดทองแดงกลมเคลือบโพลียูรีเทนคุณภาพสูง- และขดลวดไฟฟ้าแรงต่ำ-พันด้วยลวดหุ้มกระดาษเคเบิล- กระดาษกาวใช้สำหรับฉนวนระหว่างชั้นซึ่งเริ่มละลายที่อุณหภูมิหนึ่งในระหว่างกระบวนการทำให้ขดลวดแห้งซึ่งทำให้เกิดการยึดเกาะและเริ่มแข็งตัวเมื่ออุณหภูมิสูงขึ้น เพื่อให้ชั้นขดลวดที่อยู่ติดกันสามารถเชื่อมติดกันเป็นหน่วยคงที่ได้อย่างน่าเชื่อถือ เพื่อป้องกันการกระจัดของขดลวดขดลวดจึงมั่นใจในความปลอดภัยและความน่าเชื่อถือของโครงสร้างฉนวน

2. แกนเหล็ก

การใช้แผ่นเหล็กซิลิกอนเชิงเกรน-หรือแผ่นเหล็กซิลิกอนโลหะผสมอสัณฐานเพื่อสร้างแกนคอยล์เฟสเดียว- ช่วยให้มั่นใจได้ว่าทิศทางการไหลของฟลักซ์แม่เหล็กสอดคล้องกับการวางแนวเกรนของแผ่นเหล็กซิลิกอน เพื่อให้ประสิทธิภาพที่ดีเยี่ยมของวัสดุสามารถนำไปใช้ประโยชน์ได้อย่างเต็มที่ และไม่มี-การสูญเสียโหลดอยู่ไกล ซึ่งต่ำกว่าข้อกำหนดมาตรฐาน และยึดด้วยสีบ่มแกนเหล็กพิเศษ ซึ่งช่วยลดระดับเสียงรบกวนของหม้อแปลงได้อย่างมีประสิทธิภาพยิ่งขึ้น

3.การใช้ถังเชื้อเพลิงทรงกระบอก ถังเชื้อเพลิงใช้โครงสร้างที่ปิดสนิท-เพื่อเพิ่มความน่าเชื่อถือในการทำงาน และการทำงานปกตินั้นไม่ต้องบำรุงรักษา-

4. คุณสมบัติอื่นๆ:

บุชชิ่งแรงดันสูง-หนึ่ง (หรือสอง) อันจะถูกนำออกจากฝาครอบกล่อง และบุชชิ่งนั้นจะมี-ฟิวส์จำกัดกระแส ติดตั้งตัวป้องกันฟ้าผ่าหนึ่ง (หรือสองตัว) ติดตั้งบนผนังของกล่อง โดยปลายใกล้กับปลายทางออกของบุชชิ่งไฟฟ้าแรงสูง- และเชื่อมต่อด้วยเทปทองแดง พร้อมกับสวิตช์ตัดการเชื่อมต่อรองที่ติดตั้งในกล่อง บนผนังของกล่องมาพร้อมกับที่จับการทำงานภายนอก การรีเซ็ตโอเวอร์โหลด และไฟสัญญาณ บุชชิ่งแรงดันต่ำ-จะถูกนำออกมาที่ผนังของกล่อง X2 ติดตั้งอุปกรณ์ต่อสายดิน แรงดันไฟฟ้าสูง-ของบุชชิ่งเดี่ยวจะถูกนำออกผ่านบุชชิ่งไฟฟ้าแรงสูง-รอบๆ ปลายใกล้ และปลายอีกด้านจะต่อสายดิน หม้อแปลงไฟฟ้าระบบจำหน่ายแบบติดตั้งเสาเฟสเดียว-ที่พัฒนาโดยบริษัทของเรามีไว้สำหรับโครงการส่งออกต่างประเทศเป็นหลัก ความจุสามารถปรับแต่งได้ตั้งแต่ 3 ถึง 333KVA แรงดันไฟฟ้าอินพุตคือ 33000/30000/17321/13800/7620/6930/6350V ความถี่คือ 50HZ หรือ 60HZ และการใช้งาน IEEE C57, ANSI C57, IEC76, GB10318 และมาตรฐานอื่น ๆ

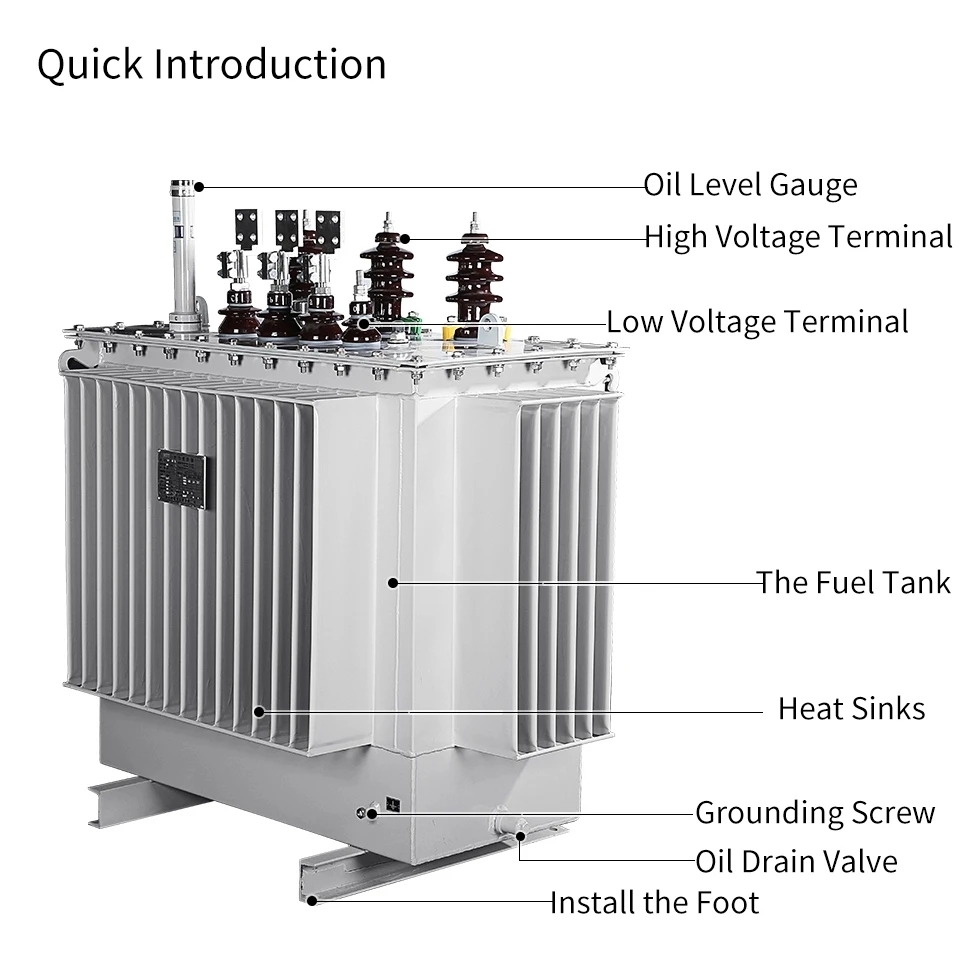

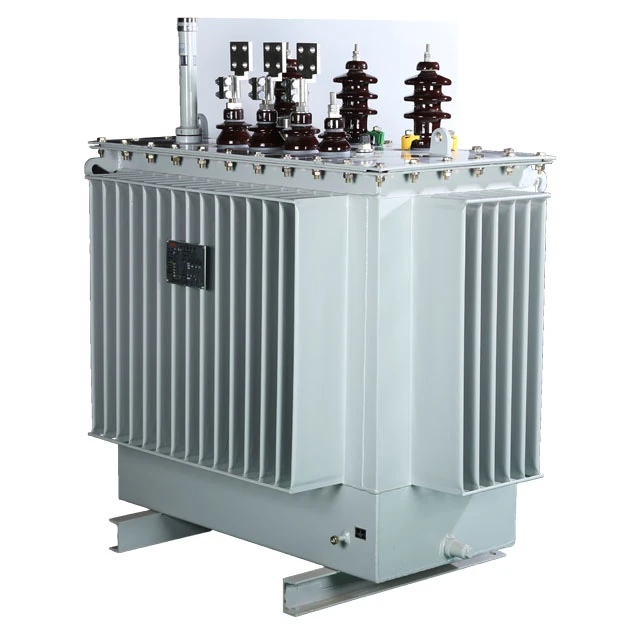

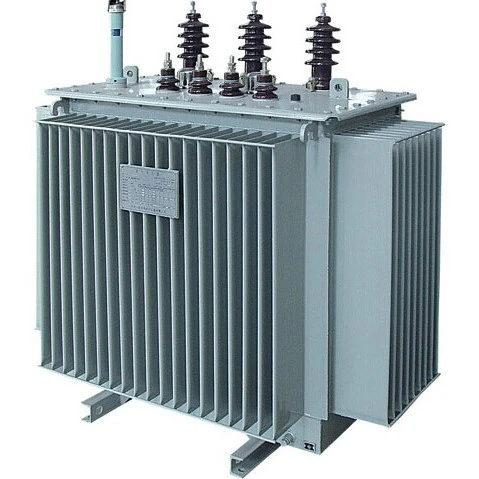

รูปถ่ายสินค้า

เงื่อนไขการใช้งาน

1. ระดับความสูงไม่เกิน 2,000 เมตร

2. อุณหภูมิสภาพแวดล้อมในการทำงาน -25 องศาถึง +45 องศา ความชื้นสัมพัทธ์ไม่เกิน 95%;

3. ไม่มีก๊าซที่เป็นอันตรายรอบๆ ไม่มีวัสดุไวไฟและระเบิดได้

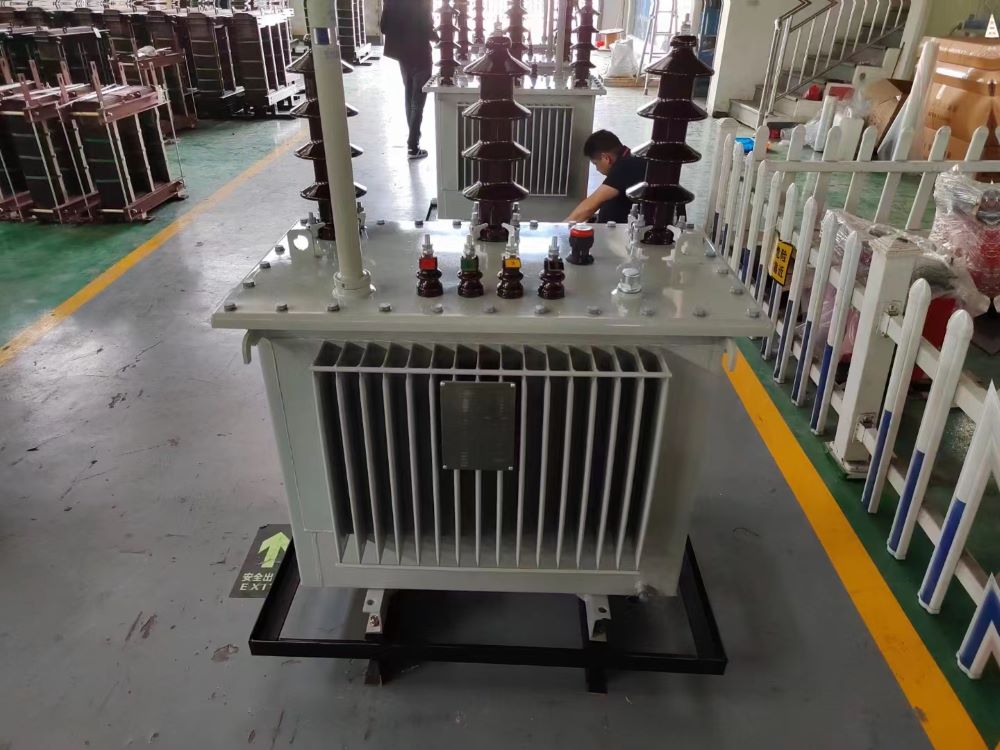

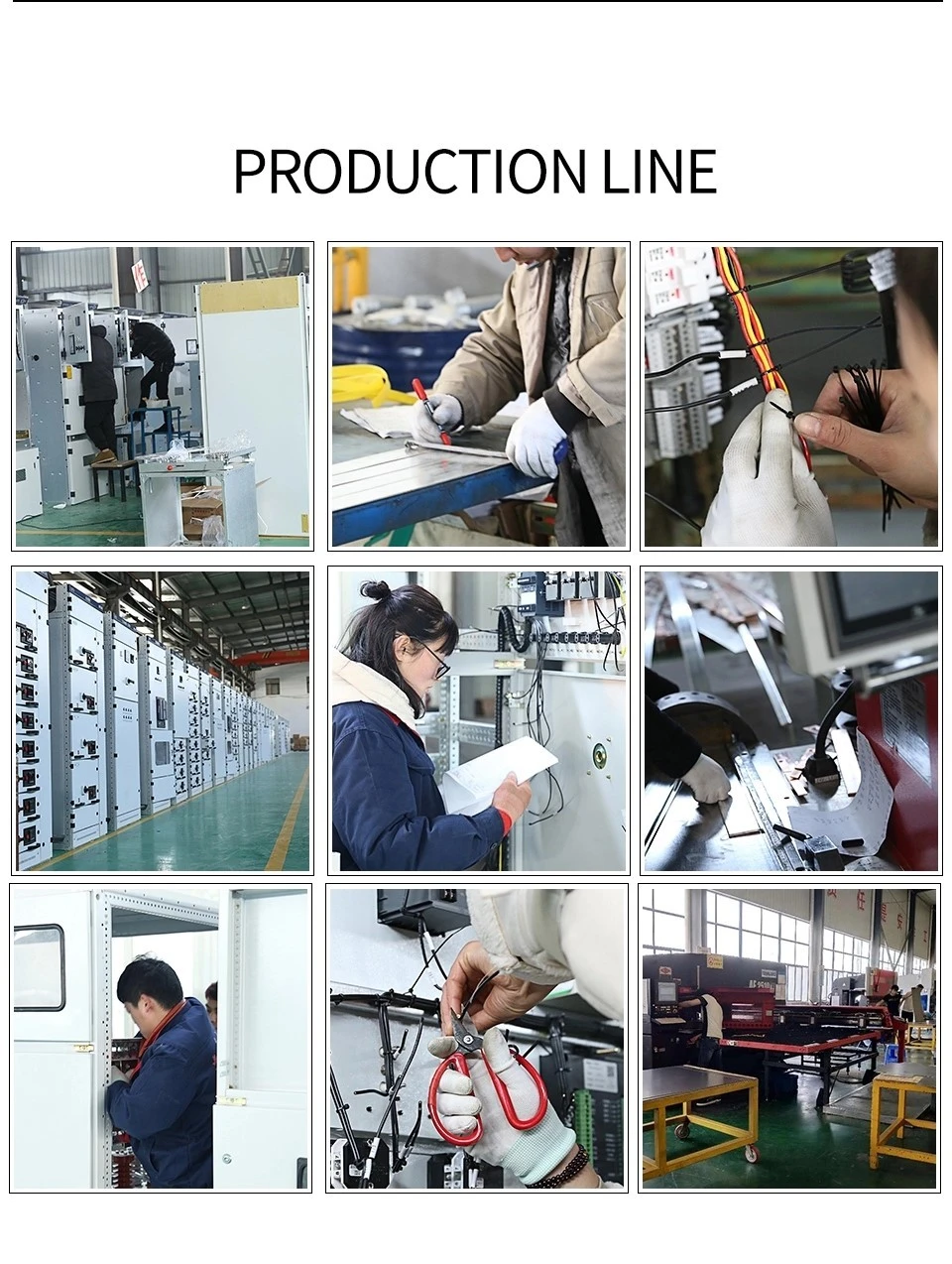

สายการผลิต

ใบรับรอง

นิทรรศการ

ภาพรวมของบริษัท

คำถามที่พบบ่อย

คำถามที่ 5 : มี OEM/ODM หรือไม่

ตอบ: ใช่แล้ว! ผลิตภัณฑ์ของเราสามารถปรับแต่งได้ เรามีทีมออกแบบและวิศวกร เราสามารถปรับแต่งผลิตภัณฑ์ตามรูปวาดหรือความต้องการของลูกค้า

Q6 : คุณเป็นผู้ผลิตหรือบริษัทการค้า?
A: เราเป็นโรงงาน ในฐานะผู้ผลิตมืออาชีพ 100% ที่มีประสบการณ์ผู้ผลิต 20 ปี เราสามารถผลิตสินค้าตามความต้องการของลูกค้า และเรายังสามารถควบคุมคุณภาพของผลิตภัณฑ์ได้ 100%

Q7 : สามารถต่อรองราคาได้หรือไม่?

ตอบ: ได้ราคาสามารถต่อรองได้ สามารถเปลี่ยนแปลงได้ตามปริมาณหรือแพ็คเกจของคุณ

Q8 : แล้วการตรวจสอบล่ะ?

ตอบ: เรามีระบบการตรวจสอบทั้งหมดตั้งแต่วัตถุดิบไปจนถึงผลิตภัณฑ์ขั้นสุดท้าย รวมถึงการทดสอบการเพิ่มขึ้นของอุณหภูมิ การทดสอบการพ่นเกลือ การทดสอบประเภทตัวนำ การทดสอบอายุการใช้งานทางกล

Q9: เงื่อนไขการชำระเงินคืออะไร?

ตอบ: TT, Paypal, Western Union, การประกันการค้าของอาลีบาบาและ L/C เป็นที่ยอมรับได้ . 30% T/T ล่วงหน้า ยอดคงเหลือ 70% ก่อนจัดส่ง

วิดีโอเพิ่มเติม

เฟสบุ๊ค

https://www.facebook.com/bob.niu.35/

ยูทูป

www.youtube.com/channel/UC5IP4dL0UTQG4fgAOa3UhWA

ทวิตเตอร์

https://twitter.com/FengyuanE

ผลิตภัณฑ์นี้มักจะได้รับการปรับแต่ง

เราเป็นผู้ผลิตและมีแผนกเทคนิคมืออาชีพที่สามารถออกแบบและจัดหาโซลูชั่นได้ตามความต้องการของลูกค้า

โปรดติดต่อพนักงานขายของเราเพื่อขอรับแบบการออกแบบ

นี่คือตัวอย่างลูกค้าของเราสำหรับการอ้างอิงของคุณ

ลูกค้าโตโก

เอกสารข้อมูล N องศา 1-A: หม้อแปลง H61 20kV/400V ของ 100kVA

หากต้องการรายละเอียดเพิ่มเติม โปรดอย่าลังเลที่จะติดต่อเรา
