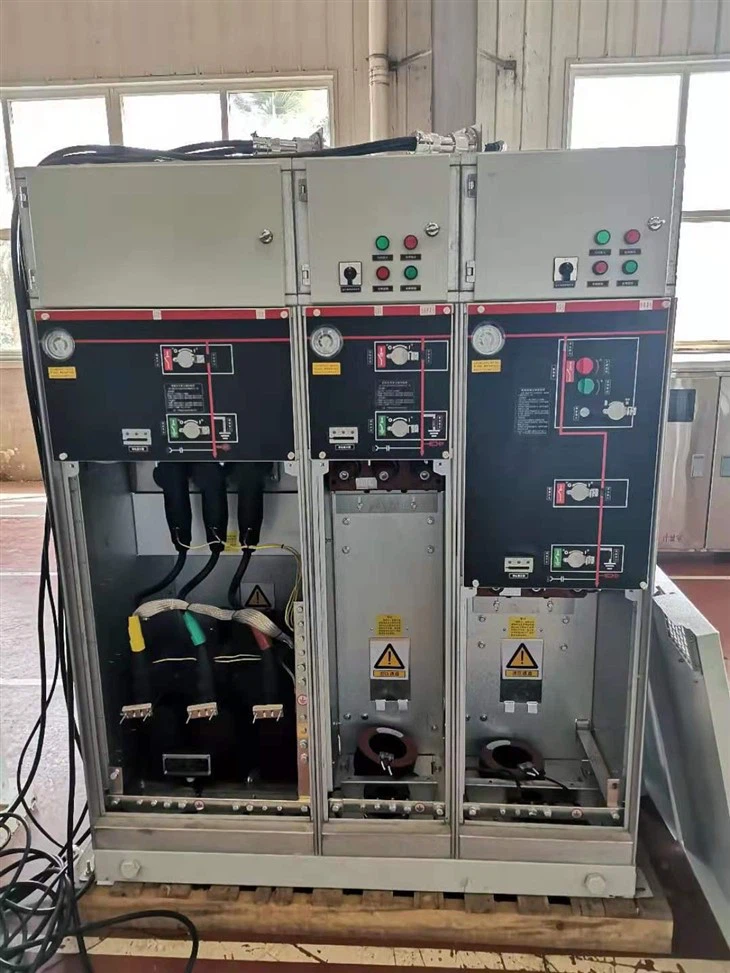

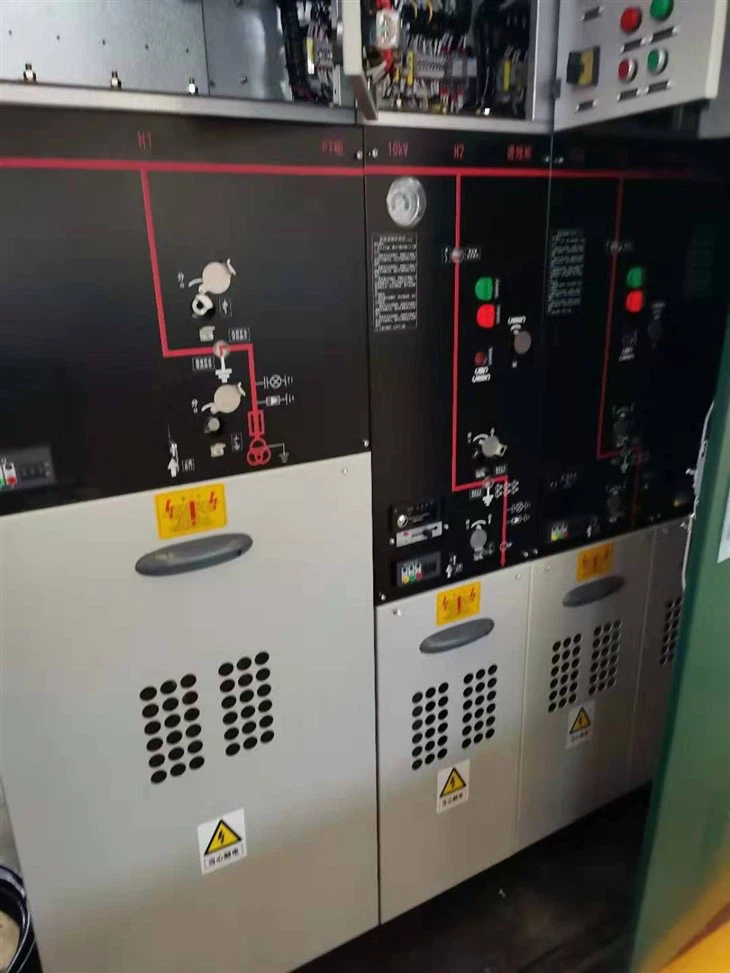

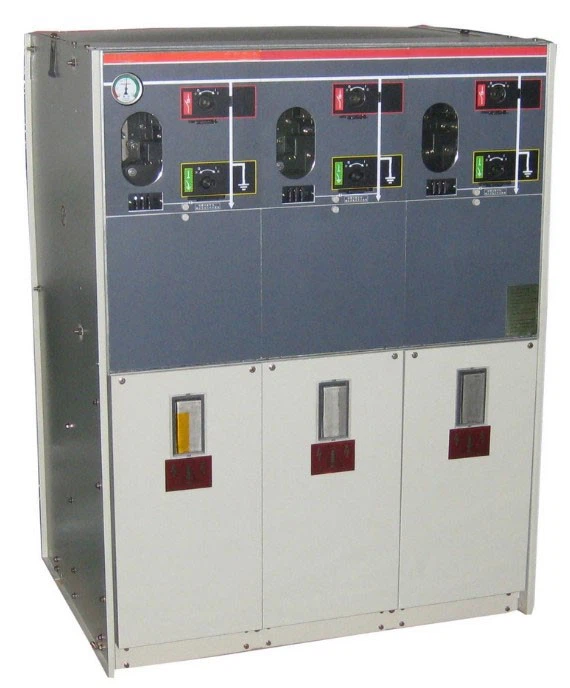

สวิตช์ไฟฟ้า RMU 33KV GIS SF6 สวิตช์ฉนวนแก๊ส

สวิตช์เกียร์ไฟฟ้า RMU 33KV GIS SF6 สวิตช์เกียร์หุ้มฉนวนแก๊ส









โดยทั่วไปยูนิตหลักของวงแหวน (RMU) แบ่งออกเป็นสองประเภท: ฉนวนอากาศและฉนวน SF6 ใช้สำหรับตัดกระแสโหลด, ตัดกระแสลัดวงจร และกระแสไม่โหลดของหม้อแปลง ตลอดจนกระแสชาร์จสำหรับสายเหนือศีรษะและสายเคเบิลในระยะห่างที่กำหนด มีบทบาทในการควบคุมและป้องกัน และเป็นสวิตช์เกียร์ที่สำคัญสำหรับแหล่งจ่ายไฟ RMU และแหล่งจ่ายไฟเทอร์มินัล ในตู้ สวิตช์โหลดที่มีฉนวนกันอากาศส่วนใหญ่ประกอบด้วยประเภทการผลิตก๊าซ ประเภทอากาศอัด และประเภทสุญญากาศ สวิตช์โหลดที่ติดตั้งฉนวน SF6 เป็นประเภท SF6 เนื่องจากก๊าซ SF6 ถูกปิดอยู่ในเปลือก จึงไม่สามารถมองเห็นการแตกหักของพาร์ติชันที่เกิดจากแก๊สได้ โดยทั่วไปสวิตช์โหลดในตู้หลักแบบวงแหวนต้องใช้สามตำแหน่ง ได้แก่ การตัดโหลด การแยกวงจร และอาจต้องใช้การต่อสายดิน การสร้างก๊าซ อากาศอัด และสวิตช์โหลด SF6 นั้นง่ายต่อการบรรลุถึงสามตำแหน่ง ในขณะที่ห้องดับเพลิงอาร์คสุญญากาศสามารถถอดออกได้เท่านั้นและไม่สามารถแยกออกจากกันได้ ดังนั้นโดยปกติแล้วสวิตช์แยกต่างหากจะถูกเพิ่มลงในสวิตช์เครือข่ายวงแหวนโหลดสูญญากาศก่อนสวิตช์โหลดเพื่อสร้างตัวแบ่งแยก



"การป้องกันห้าประการ" ของสวิตช์เกียร์ไฟฟ้าแรงสูง

1. หลังจากที่รถเบรกเกอร์สูญญากาศภายในสวิตช์เกียร์ไฟฟ้าแรงสูงถูกปิดในตำแหน่งทดสอบ เบรกเกอร์รถยนต์ไม่สามารถเข้าสู่ตำแหน่งการทำงานได้ (ป้องกันการปิดโหลด) สวิตช์เกียร์

2. เมื่อมีดกราวด์ในสวิตช์เกียร์ไฟฟ้าแรงสูงอยู่ในตำแหน่งปิด เบรกเกอร์รถยนต์ไม่สามารถปิดได้ (ป้องกันการปิดด้วยสายดิน)

3. เมื่อปิดเบรกเกอร์สุญญากาศภายในสวิตช์ไฟฟ้าแรงสูง ประตูด้านหลังของตู้จะถูกล็อคด้วยอุปกรณ์กลไกบนมีดกราวด์ (เพื่อป้องกันการเข้าสู่ช่วงเวลาที่ชาร์จโดยไม่ได้ตั้งใจ)

4. เบรกเกอร์สูญญากาศภายในสวิตช์ไฟฟ้าแรงสูงจะปิดระหว่างการทำงาน และไม่สามารถใช้งานมีดกราวด์ได้ (ป้องกันการห้อยสายดิน)

5. เบรกเกอร์สูญญากาศภายในสวิตช์ไฟฟ้าแรงสูงไม่สามารถออกจากตำแหน่งการทำงานของเบรกเกอร์รถยนต์ได้เมื่อใช้งานและปิด (ป้องกันการโหลดสวิตช์มีด)

ริงยูนิตหลัก (RMU) เป็นอุปกรณ์ไฟฟ้าที่ประกอบด้วยกลุ่มสวิตช์เกียร์ไฟฟ้าแรงสูงที่ติดตั้งในตู้โลหะแผ่นเหล็ก หรือทำเป็นยูนิตจ่ายไฟ RMU ชนิดช่วงโมดูลาร์ ส่วนหลักของมันใช้สวิตช์โหลดและฟิวส์ ซึ่งมีข้อดีของโครงสร้างที่เรียบง่าย ขนาดเล็ก ราคาถูก พารามิเตอร์และประสิทธิภาพของแหล่งจ่ายไฟที่ได้รับการปรับปรุง และความปลอดภัยของแหล่งจ่ายไฟ มันถูกใช้ในสถานีกระจายสินค้าและสถานีย่อยแบบกล่องในชุมชนที่อยู่อาศัยในเมือง อาคารสูง อาคารสาธารณะขนาดใหญ่ โรงงานและสถานประกอบการ และศูนย์โหลดอื่น ๆ



สภาพแวดล้อม

(1) ระดับความสูงที่เหมาะสม: น้อยกว่าหรือเท่ากับ 2000m เหมาะสม

(2) อุณหภูมิ: -40 องศา ~ +55 องศาสัมพัทธ์

(#) ความชื้น: ค่าเฉลี่ยรายวันน้อยกว่าหรือเท่ากับ 95% ค่าเฉลี่ยรายเดือนน้อยกว่าหรือเท่ากับ 90%

(4) การไล่ระดับความเสียหายจากแผ่นดินไหว: น้อยกว่าหรือเท่ากับระดับ 8



























คำถามที่ 5 : มี OEM/ODM หรือไม่

ตอบ: ใช่แล้ว! ผลิตภัณฑ์ของเราสามารถปรับแต่งได้ เรามีทีมออกแบบและวิศวกร เราสามารถปรับแต่งผลิตภัณฑ์ตามรูปวาดหรือความต้องการของลูกค้า

Q6 : คุณเป็นผู้ผลิตหรือบริษัทการค้า?
A: เราเป็นโรงงาน ในฐานะผู้ผลิตมืออาชีพ 100% ที่มีประสบการณ์ผู้ผลิต 20 ปี เราสามารถผลิตสินค้าตามความต้องการของลูกค้า และเรายังสามารถควบคุมคุณภาพของผลิตภัณฑ์ได้ 100%

Q7 : สามารถต่อรองราคาได้หรือไม่?

ตอบ: ได้ราคาสามารถต่อรองได้ สามารถเปลี่ยนแปลงได้ตามปริมาณหรือแพ็คเกจของคุณ

Q8 : แล้วการตรวจสอบล่ะ?

ตอบ: เรามีระบบการตรวจสอบทั้งหมดตั้งแต่วัตถุดิบจนถึงผลิตภัณฑ์ขั้นสุดท้าย รวมถึงการทดสอบการเพิ่มขึ้นของอุณหภูมิ การทดสอบการพ่นเกลือ การทดสอบประเภทตัวนำ การทดสอบอายุการใช้งานทางกล

Q9: เงื่อนไขการชำระเงินคืออะไร?

ตอบ: TT, Paypal, Western Union, การประกันการค้าของอาลีบาบาและ L / C เป็นที่ยอมรับได้ 30% T/T ล่วงหน้า, ยอดคงเหลือ 70% ก่อนจัดส่ง

Q10 : บริษัทให้บริการอะไรบ้าง?

ตอบ: เรามีทีมวิศวกรมืออาชีพที่สามารถออกแบบและพัฒนาแม่พิมพ์เพื่อตอบสนองความต้องการของลูกค้าที่แตกต่างกัน

นอกจากนี้เรายังมีทีมขายคอยให้บริการที่ดีตั้งแต่ก่อนการขายจนถึงหลังการขาย



ผลิตภัณฑ์นี้มักจะได้รับการปรับแต่ง
เราเป็นผู้ผลิตและมีแผนกเทคนิคมืออาชีพที่สามารถออกแบบและจัดหาโซลูชั่นได้ตามความต้องการของลูกค้า
โปรดคลิกที่ปุ่มด้านล่างเพื่อส่งข้อมูลถึงเรา จากนั้นเจ้าหน้าที่ฝ่ายขายของเราจะติดต่อคุณเพื่อจัดเตรียมแบบการออกแบบให้กับคุณ



นี่คือตัวอย่างลูกค้าของเราสำหรับการอ้างอิงของคุณ

ลูกค้าอุซเบกิสถาน

แผ่นข้อมูล

1.1	710-512-01-สถานีย่อยหลัก MVS1
	สวิตช์เกียร์ที่เข้ามา	A01 B01	2
เลขที่	ส่วนประกอบ	ข้อมูลจำเพาะ	หน่วย	จำนวน	ผู้สร้าง
1	วีซีบี	HVX12-50-31-F 275 มม ระดับความสูงน้อยกว่าหรือเท่ากับ 2000m แรงดันไฟเปิด DC220V แรงดันปิด DC220V แรงดันไฟฟ้าเก็บพลังงาน DC220V	ชุด	1	จีน
2	เวอร์มอนต์	JDZ{{0}}}KV/√3/0.1KV/√3	ชุด	3	จีน
3	กะรัต	LZZBJ9-12 3000/1A 5P20 10VA 5P20 5VA 5Fs5 5VA	ชุด	3	จีน
4	ฟิวส์ไฟฟ้าแรงสูง	XRNP1-12 0.5A	พีซี	3	จีน
5	เครื่องป้องกันฟ้าผ่า	HY5WZ-17/50	ชุด	3	จีน
6	แผงควบคุมอัจฉริยะ	ไว-9008ก	พีซี	1	จีน
7	ลัดวงจรและตัวบ่งชี้ความผิดปกติของกราวด์	เอเคแอล-4-1	พีซี	1	จีน
8	เครื่องใช้ไฟฟ้ามัลติฟังก์ชั่น	PD666-3S3 380V 5A	พีซี	1	จีน
9	เครื่องกำจัดฮาร์มอนิกหลัก	LXQ-12KV	พีซี	1	เฟิงหยวน
10	จอแสดงผลที่ชาร์จแล้ว	ดีเอ็กซ์เอ็น-12ถาม	พีซี	1	จีน
11	เครื่องควบคุมอุณหภูมิและความชื้น	WY-CS-III	พีซี	1	จีน
12	ชิ้นส่วนเชื่อมต่อ	เยน-2	พีซี	3	จีน
13	กล่องแยก	พีเจ1	พีซี	1	จีน
14	วงเล็บวัดแสง	ประเภทสากล	พีซี	1	จีน
15	สัญญาณไฟ	ND16-22D/4 AC380V สีแดง	พีซี	1	CHNT
16	สัญญาณไฟ	ND16-22D/4 AC380V สีเขียว	พีซี	1	CHNT
17	สัญญาณไฟ	ND16-22D/4 AC380V สีขาว	พีซี	1	CHNT
18	เบรกเกอร์วงจรขนาดเล็ก AC	NB1-63/2P C6A 6kA(R)	พีซี	2	เฟิงหยวน



หากต้องการรายละเอียดเพิ่มเติม โปรดอย่าลังเลที่จะติดต่อเรา
