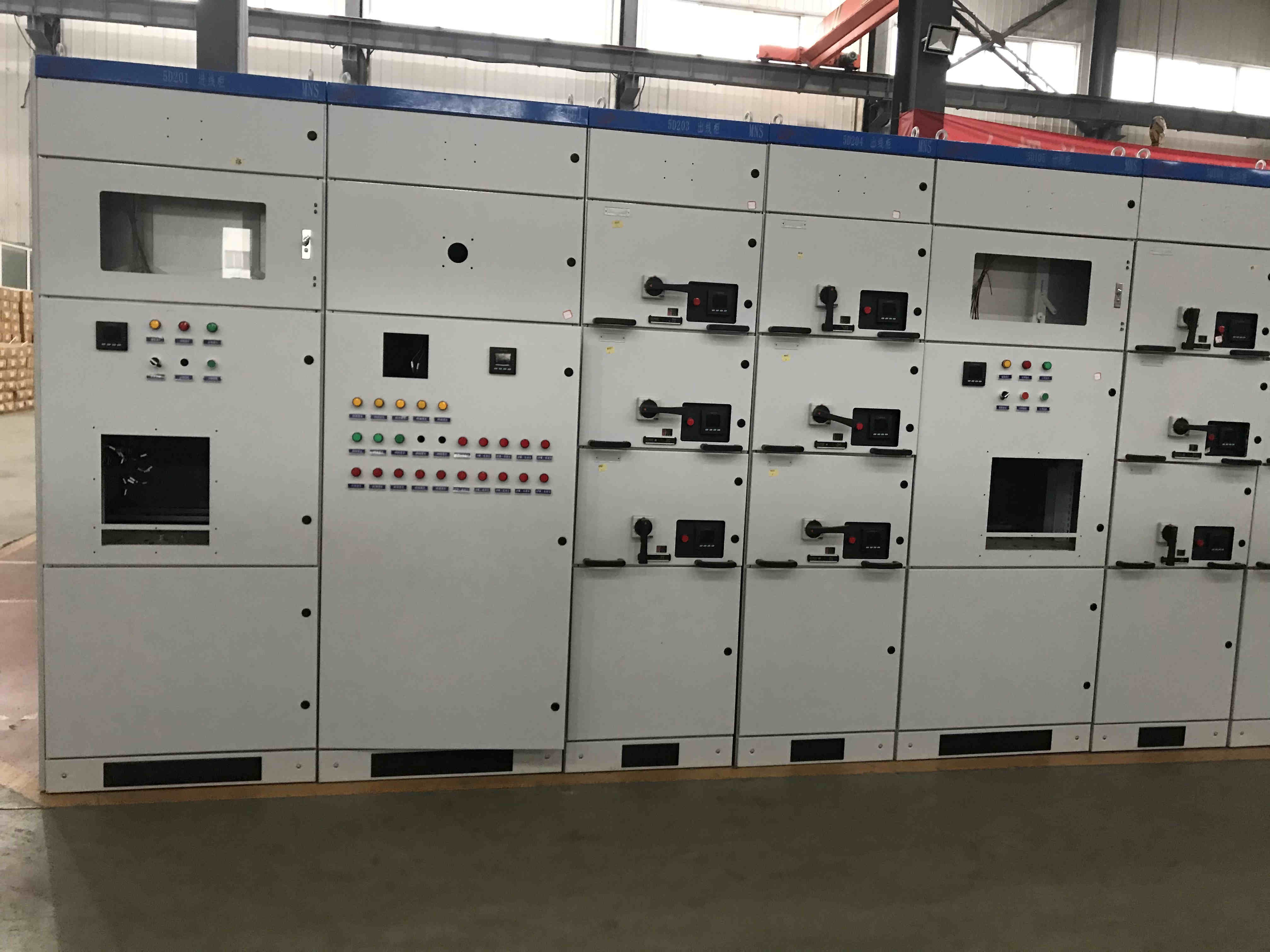

แผงสวิตช์เกียร์ไฟฟ้าแรงสูง

แผงสวิตช์เกียร์ไฟฟ้าแรงสูง

แผงสวิตช์เกียร์แรงดันไฟฟ้าสูง-เป็นอุปกรณ์จ่ายไฟที่สมบูรณ์แบบสำหรับ 3.6~24kV, AC50/60Hz สาม- เฟส, บัสเดี่ยวและระบบส่วนบัสเดี่ยว ส่วนใหญ่ใช้สำหรับการส่งพลังงานของเครื่องกำเนิดไฟฟ้าขนาดเล็กและขนาดกลางในโรงไฟฟ้า การรับและส่งกำลังไฟฟ้าของการจ่ายพลังงานในโรงงาน เหมืองแร่ และสถานประกอบการ และสถานีไฟฟ้าย่อยในระบบไฟฟ้า รวมถึงการสตาร์ทมอเตอร์ไฟฟ้าแรงสูงขนาดใหญ่- เพื่อควบคุม ป้องกัน และตรวจสอบระบบ สวิตช์เกียร์นี้เป็นไปตามมาตรฐาน IEC298 และ GB3906-91 นอกจากนี้ยังสามารถใช้กับเซอร์กิตเบรกเกอร์สุญญากาศ VS1 และยังสามารถใช้กับ VD4 ของ ABB, ZN65A ของ Siemens, Siemens 3AH5 และ VB2 ของ GE ได้อีกด้วย อุปกรณ์จำหน่ายไฟฟ้าที่มีสมรรถนะดี

เพื่อให้เป็นไปตามข้อกำหนดของ-การติดตั้งแบบติดผนังและการบำรุงรักษาส่วนหน้า- ตู้สวิตช์จึงได้รับการติดตั้งหม้อแปลงกระแสพิเศษเพื่อให้ผู้ปฏิบัติงานสามารถทำการบำรุงรักษาและตรวจสอบที่ด้านหน้าตู้ได้

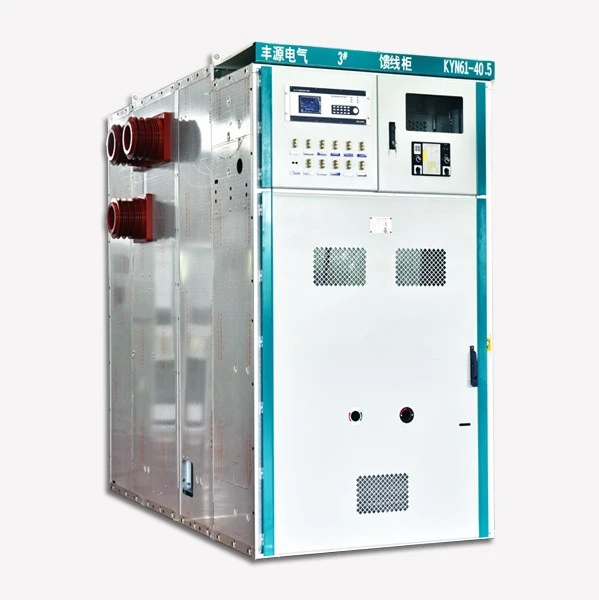

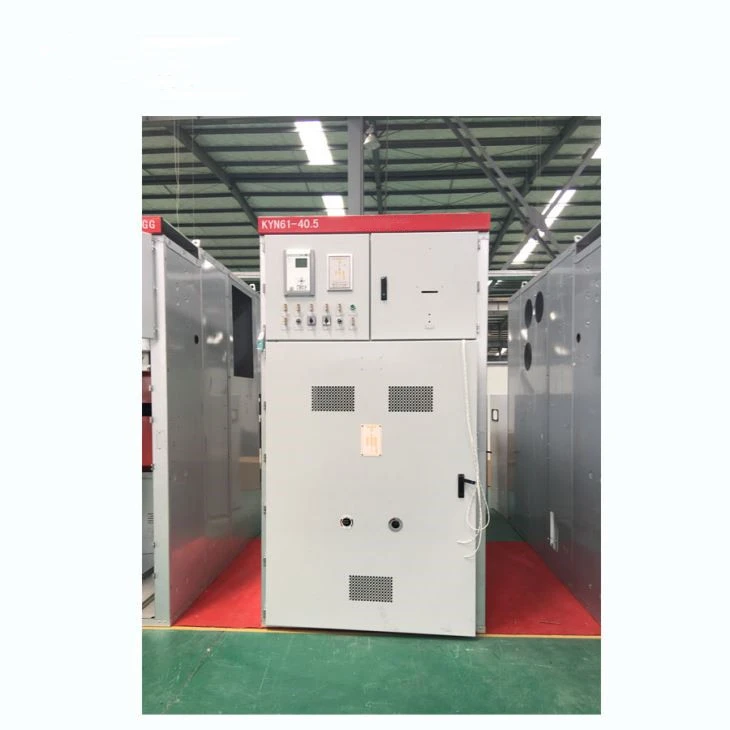

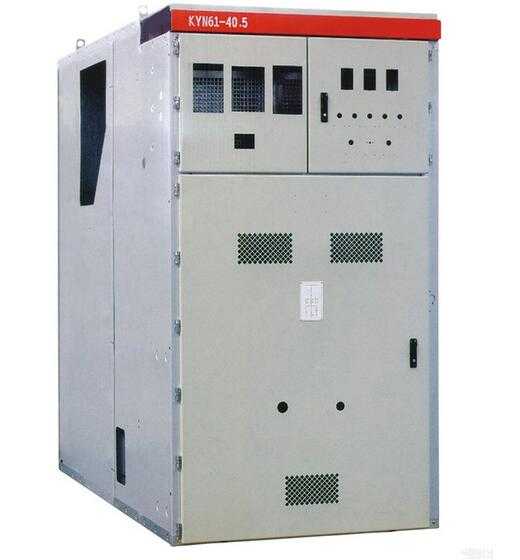

KYN61-สวิตช์เกียร์หุ้มโลหะ AC แบบถอดได้ 40.5 ใช้กับเครือข่ายพลังงานไฟฟ้า 40.5kV, 3 เฟส, AC และ 50/60Hz สำหรับการรับและกระจายพลังงานไฟฟ้า และสำหรับการควบคุม ตรวจสอบ และป้องกันไอออนด้วย ใช้ได้กับระบบไฟฟ้าทั่วไปและโอกาสที่มีการทำงานบ่อยครั้ง ผลิตภัณฑ์เป็นไปตาม GB3906: 3~35kV AC Metal Enclosed Switchgear, IEC60694 & GB/T11022: ข้อกำหนดทางเทคนิคทั่วไปของ HV Switchgear และชุดควบคุมมาตรฐาน DL/T404-1997: สั่งซื้อข้อกำหนดทางเทคนิคของ Indoor AC HV Switchgear และ IEC{14}}~52kV AC Metal Enclosed Switchgear และมาตรฐานชุดควบคุม

สวิตช์ KYN61-40.5 เป็นสามเฟส AC 50 Hz แรงดันไฟฟ้าของอุปกรณ์จ่ายไฟในร่ม 40.5 KV เนื่องจากโรงไฟฟ้า สถานีย่อย และการทำลายพลังงานไฟฟ้าทางอุตสาหกรรมเท่านั้น และมีการใช้งานวงจรในการควบคุม การป้องกัน และฟังก์ชั่นการตรวจสอบ

สภาพแวดล้อม

1) อุณหภูมิที่เหมาะสม: -10 องศา ~ +40 องศา อุณหภูมิเฉลี่ยรายวัน: น้อยกว่าหรือเท่ากับ 35 องศา

2) ระดับความสูงที่เหมาะสม: น้อยกว่าหรือเท่ากับ 1,000 ม

3) ความชื้นสัมพัทธ์: ค่าเฉลี่ยรายวันน้อยกว่าหรือเท่ากับ 95% ค่าเฉลี่ยรายเดือนน้อยกว่าหรือเท่ากับ 90%

4) การไล่ระดับความเสียหายจากแผ่นดินไหว: น้อยกว่าหรือเท่ากับระดับ 8

โอกาสที่ใช้งานได้ควรปราศจากสารกัดกร่อน ไวไฟ และไอระเหย

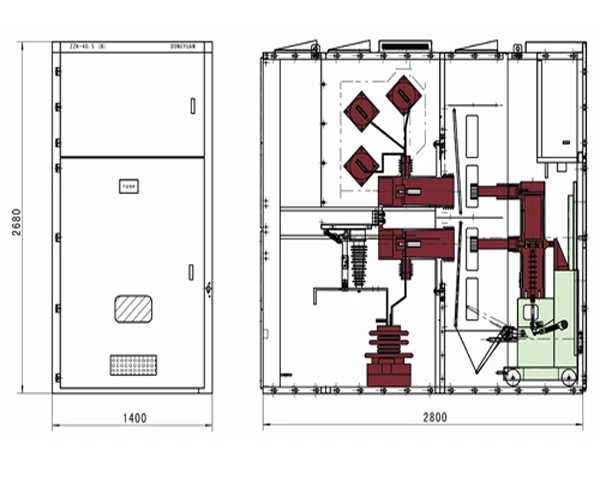

คำอธิบายโครงสร้าง:

สวิตช์เกียร์ตามมาตรฐานและการออกแบบ G83906 และ IEC298 และสามารถถอดออกจากตู้ได้เป็นส่วนประกอบทั้งหมด (รถเข็น)
โครงสร้างตู้ทำจากแผ่นสังกะสีเคลือบอะลูมิเนียมหรือแผ่นสังกะสีประกอบด้วยการเชื่อมต่อทั้งสองแบบ แยกเบรกเกอร์สวิตช์เกียร์ roon ห้องรถบัส ห้องเคเบิล และห้องเครื่องมือ ส่วนประกอบโลหะทั้งหมดมีการต่อสายดิน แต่ละช่องของวงจรหลัก ระบบมีช่องปล่อยแรงดันแยกกันในช่องเคเบิลสามารถตั้งค่าบัสกราวด์ขนาด 10*60 มม.

ลักษณะสำคัญ:

1. การใช้โครงสร้างตู้ประกอบ, โครงสร้างพื้นรถเข็นขนาดเล็กของเบรกเกอร์,
ขนาดขนาดเล็ก:
2. ตัวเลือก: บริษัท เบรกเกอร์สูญญากาศ VW1-40.5, เบรกเกอร์สูญญากาศเซียะเหมิ huadian VEP-40.5, เบรกเกอร์ที่คล้ายกันสามารถใช้แทนกันได้
3.พร้อมกับยานพาหนะขนส่งพิเศษสามารถยก ยานพาหนะขนส่ง และตู้ตำแหน่งที่ถูกต้อง ล็อค และเชื่อถือได้
4. สวิตช์หลัก รถเข็นขนาดเล็ก สวิตช์ลูกโซ่ประตูระหว่างวิธีการล็อคแบบกลไกบังคับใช้เพื่อให้ตรงตามฟังก์ชันลูกโซ่ 'Five Anti'
5. การดำเนินการทั้งหมดสามารถดำเนินการได้ที่สถานะปิดประตูเพื่อปกป้องความปลอดภัยของผู้ปฏิบัติงาน
6. พื้นที่ห้องกว้างขวางสามารถเชื่อมต่อกับสายเคเบิลหลายสายและเต้ารับเหนือศีรษะ
7. เกรดป้องกันเปลือก IP3X ประตูห้องรถเข็นขนาดเล็กเปิดระหว่างชั้นป้องกันช่องต่างๆ IP2X
8. วัสดุสามารถเป็นแผ่นสังกะสีสามารถฝากผลิตแผ่นสังกะสีอลูมิเนียมได้

ข้อมูลจำเพาะ

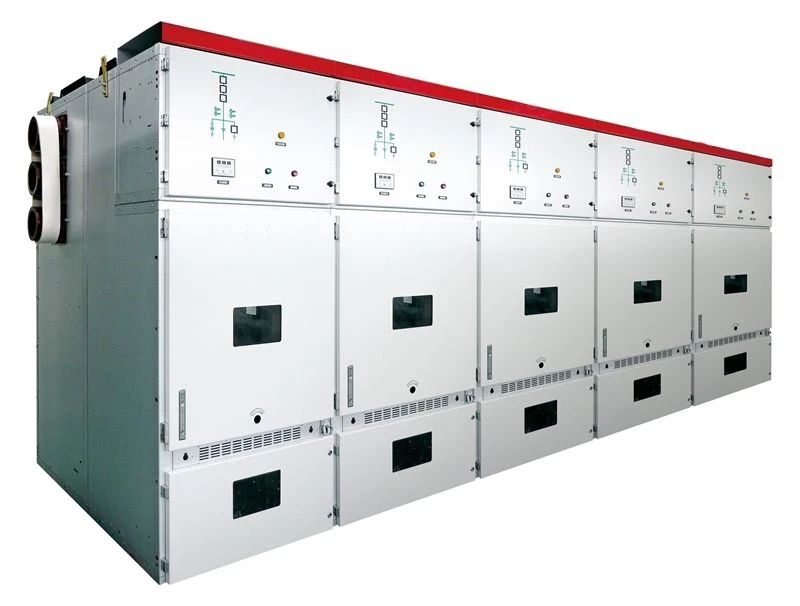

รูปถ่ายสินค้า

การประชุมเชิงปฏิบัติการโรงงาน

การรับรอง

ภาพรวมของบริษัท

นิทรรศการ

การบรรจุและการจัดส่ง

1) การชำระเงิน: 1) ล่วงหน้า 30%, ยอดคงเหลือ 70% เทียบกับสำเนา B/L

2) ท่าเรือที่บรรทุก: ท่าเรือชิงเต่าหรือท่าเรือ Lianyungang

3) ส่วนลด: เสนอตามปริมาณการสั่งซื้อ

4). ระยะเวลาการจัดส่ง: 10-30 วันตามปริมาณการสั่งซื้อ

5) แพคเกจ: กล่องไม้และพาเลทไม้และสามารถ csutomized

บริการของเรา

1. บริการก่อน-การขาย

ก. พัฒนาโซลูชั่นด้านเทคนิค

ข. ส่งใบเสนอราคา เอกสารข้อมูลทางเทคนิค และแบบร่าง

ค. พัฒนาแผนระบบส่งกำลัง แผนทดสอบ และแผนการจัดส่ง

2. บริการหลังการขาย-

ก. ดูแลกำหนดการผลิตให้ตรงตามแผนที่วางไว้

ข. ส่งรูปถ่ายให้ลูกค้าในแต่ละกระบวนการผลิต (จุดยึด)

C. แจ้งให้ลูกค้าทราบหนึ่งสัปดาห์ก่อนการทดสอบ

ง. ตอบสนองอย่างรวดเร็วภายใน 12 ชั่วโมงได้ตลอดเวลา

3. บริการหลังการขาย-

ก. ชิ้นส่วนทั้งหมดมีการรับประกันหนึ่งปี-

ข. เอกสารทางเทคนิค:

คู่มือการใช้งานและการบำรุงรักษาต้นฉบับ ซึ่งรวมถึงแผนภาพการเดินสายไฟ แผนภาพบล็อก และข้อมูลการแก้ไขปัญหา

ค. การติดตั้ง

โดยปกติแล้ว ตามคู่มือผู้ใช้ภาษาอังกฤษโดยละเอียด ลูกค้าสามารถติดตั้งและดำเนินการได้ด้วยตัวเอง

ผลิตภัณฑ์นี้มักจะได้รับการปรับแต่ง

เราเป็นผู้ผลิตและมีแผนกเทคนิคมืออาชีพที่สามารถออกแบบและจัดหาโซลูชั่นได้ตามความต้องการของลูกค้า

โปรดติดต่อพนักงานขายของเราเพื่อขอรับแบบการออกแบบ

นี่คือตัวอย่างลูกค้าของเราสำหรับการอ้างอิงของคุณ
