หม้อแปลงไฟฟ้าโลหะผสมอสัณฐาน

หม้อแปลงไฟฟ้าโลหะผสมอสัณฐาน

หม้อแปลงโลหะผสมอสัณฐานเป็นหม้อแปลงไฟฟ้ากำลังสูญเสีย-ต่ำและประสิทธิภาพสูง- โดยมีโลหะอสัณฐานที่มีธาตุเหล็ก-เป็นแกนเหล็ก การสูญเสียธาตุเหล็ก (นั่นคือ-การสูญเสียโหลด) ของหม้อแปลงโลหะผสมอสัณฐานนั้นต่ำกว่าหม้อแปลงแบบเดิมถึง 70-80% ซึ่งโดยทั่วไปจะใช้เหล็กซิลิกอนเป็นแกนเหล็ก เป็นหม้อแปลงประหยัดพลังงานที่สูญเสียพลังงานต่ำ-ในอุดมคติในปัจจุบัน เนื่องจากหม้อแปลงโลหะผสมอสัณฐานสูญเสียต่ำจึงสร้างความร้อนน้อยลง อุณหภูมิที่เพิ่มขึ้นต่ำและประสิทธิภาพการทำงานจะมีเสถียรภาพมาก

1, หม้อแปลงแช่น้ำมันคืออะไร?

หม้อแปลงแช่น้ำมันหรือที่เรียกว่าหม้อแปลงแช่น้ำมันเป็นอุปกรณ์หม้อแปลงที่ใช้การระบายความร้อนด้วยน้ำมันเพื่อลดอุณหภูมิของหม้อแปลง ซึ่งแตกต่างจากหม้อแปลงแห้ง ตัวเครื่องหลักของหม้อแปลงแช่น้ำมันถูกติดตั้งในถังน้ำมันเหล็กเชื่อมที่เต็มไปด้วยน้ำมันฉนวน เมื่อหม้อแปลงจุ่มน้ำมันทำงาน ความร้อนจากขดลวดและแกนเหล็กจะถูกแปลงเป็นน้ำมันฉนวนก่อนแล้วจึงเป็นตัวกลางทำความเย็น ตามความจุสามารถแบ่งออกเป็นหม้อแปลงทำความเย็นแบบแช่ฟรีและหม้อแปลงระบายความร้อนด้วยอากาศแบบบังคับ

2 โครงสร้างและหลักการทำงานของหม้อแปลงแช่น้ำมัน

หม้อแปลงจุ่มน้ำมันมีโครงสร้างคล้ายกับหม้อแปลงไฟฟ้า เป็นหม้อแปลงชนิดหนึ่งที่จำแนกตามรูปแบบฉนวนของแกนเหล็ก ดังนั้นจึงมีคุณสมบัติที่เป็นที่รู้จักของคอยล์แช่น้ำมันซึ่งสามารถลดแผนที่ความร้อนของอุปกรณ์ภายในได้

ส่วนประกอบพื้นฐานของประเภทแช่น้ำมันประกอบด้วยแกนแม่เหล็ก ขดลวด และบุชชิ่ง แกนแม่เหล็กเป็นเส้นทางสำหรับฟลักซ์แม่เหล็ก ขดลวดจะสร้างสนามแม่เหล็กที่ประกอบด้วยขดลวดตัวนำพันรอบแกนเหล็กและหุ้มด้วยกระดาษแข็งและชั้นป้องกัน ความหนาของชั้นฉนวนที่คดเคี้ยวจะเพิ่มขึ้นตามแรงดันไฟฟ้าที่เพิ่มขึ้น บุชชิ่งเชื่อมต่อขดลวดหม้อแปลงเข้ากับสถานีย่อย

หม้อแปลงชนิดน้ำมันใช้สำหรับการจ่ายพลังงานหรือสถานีไฟฟ้าย่อย แกนและคอยล์ของพวกมันถูกแช่อยู่ในน้ำมัน ซึ่งสามารถระบายความร้อนและเป็นฉนวนได้ น้ำมันไหลเวียนผ่านท่อในคอยล์และรอบๆ คอยล์และส่วนประกอบแกนเหล็กผ่านการพาความร้อน น้ำมันจะถูกระบายความร้อนภายนอกโดยถังน้ำมันเชื้อเพลิงที่มีค่าพิกัดต่ำ และโดยหม้อน้ำระบายความร้อนด้วยอากาศ-ที่ค่าพิกัดสูง

3 ประเภทของหม้อแปลงแช่น้ำมัน

หม้อแปลงแช่น้ำมันมีสองประเภทหลัก: หม้อแปลงเฟสเดียว-และหม้อแปลงสามเฟส-

A. หม้อแปลงแช่น้ำมันเฟสเดียว

B. หม้อแปลงแช่น้ำมันแบบสามเฟส-

4 วัตถุประสงค์ของการใช้หม้อแปลงแช่น้ำมัน

หม้อแปลงชนิดน้ำมันสามารถติดตั้งบนพื้นดิน ฐาน หรือเสาสำหรับการใช้งานกลางแจ้งได้ โดยให้ประสิทธิภาพที่มีประสิทธิภาพในการใช้งานต่างๆ รวมถึงเครือข่ายการส่งและการกระจาย การผลิตพลังงานทดแทน และอุตสาหกรรมขนาดเล็ก

หม้อแปลงน้ำมันมีความจุมหาศาล จึงช่วยประหยัดไฟฟ้าได้มาก ลดการสูญเสียพลังงาน ประหยัดพลังงาน และลดค่าใช้จ่ายของผู้ใช้ ไม่เพียงเท่านั้น น้ำมันในเครื่องจักรยังสามารถทำให้แกนลวดภายในเย็นลงได้ ซึ่งจะช่วยปรับปรุงความทนทานและประสิทธิภาพทางไฟฟ้าของอุปกรณ์หม้อแปลงไฟฟ้า

5 ข้อควรระวังในการใช้หม้อแปลงจุ่มน้ำมัน-

1. หม้อแปลงจุ่มน้ำมันใช้น้ำมันในการทำงาน ดังนั้นคุณภาพของน้ำมันจะส่งผลต่ออายุการใช้งานและความปลอดภัยของหม้อแปลงอย่างมาก

2. ระหว่างการใช้งานจำเป็นต้องตรวจสอบและบำรุงรักษาระบบหม้อแปลงอย่างสม่ำเสมอเพื่อให้มั่นใจว่าเครื่องทำงานได้ตามปกติและปลอดภัย มิฉะนั้นจะมีความเสี่ยงสูงต่อปัญหาและอันตรายร้ายแรง

3. ของเสียที่เกิดจากปิโตรเลียมมีแนวโน้มที่จะก่อให้เกิดมลพิษต่อสิ่งแวดล้อมและส่งผลกระทบต่อชีวิตของผู้คนรอบข้าง ดังนั้นการค่อยๆ กำจัดของเสียจึงมีความสำคัญเช่นกัน

แอปพลิเคชัน:

หม้อแปลงไฟฟ้าโลหะผสมอสัณฐานสามารถนำมาใช้กันอย่างแพร่หลายในอาคารสูง- ศูนย์กลางการค้า รถไฟใต้ดิน สนามบิน สถานี สถานประกอบการอุตสาหกรรมและเหมืองแร่ แท่นขุดเจาะ แท่นผลิตน้ำมัน เหมาะอย่างยิ่งสำหรับสถานที่ติดไฟ ระเบิดได้ และสถานที่อื่นๆ ที่มีข้อกำหนดต้านการอักเสบสูง-และสภาพแวดล้อมที่รุนแรง และยังสามารถใช้ในพื้นที่ที่อยู่อาศัย ถนนเชิงพาณิชย์ สถานประกอบการอุตสาหกรรมและเหมืองแร่ ตลอดจนไฟฟ้าและแสงสว่างในชนบท

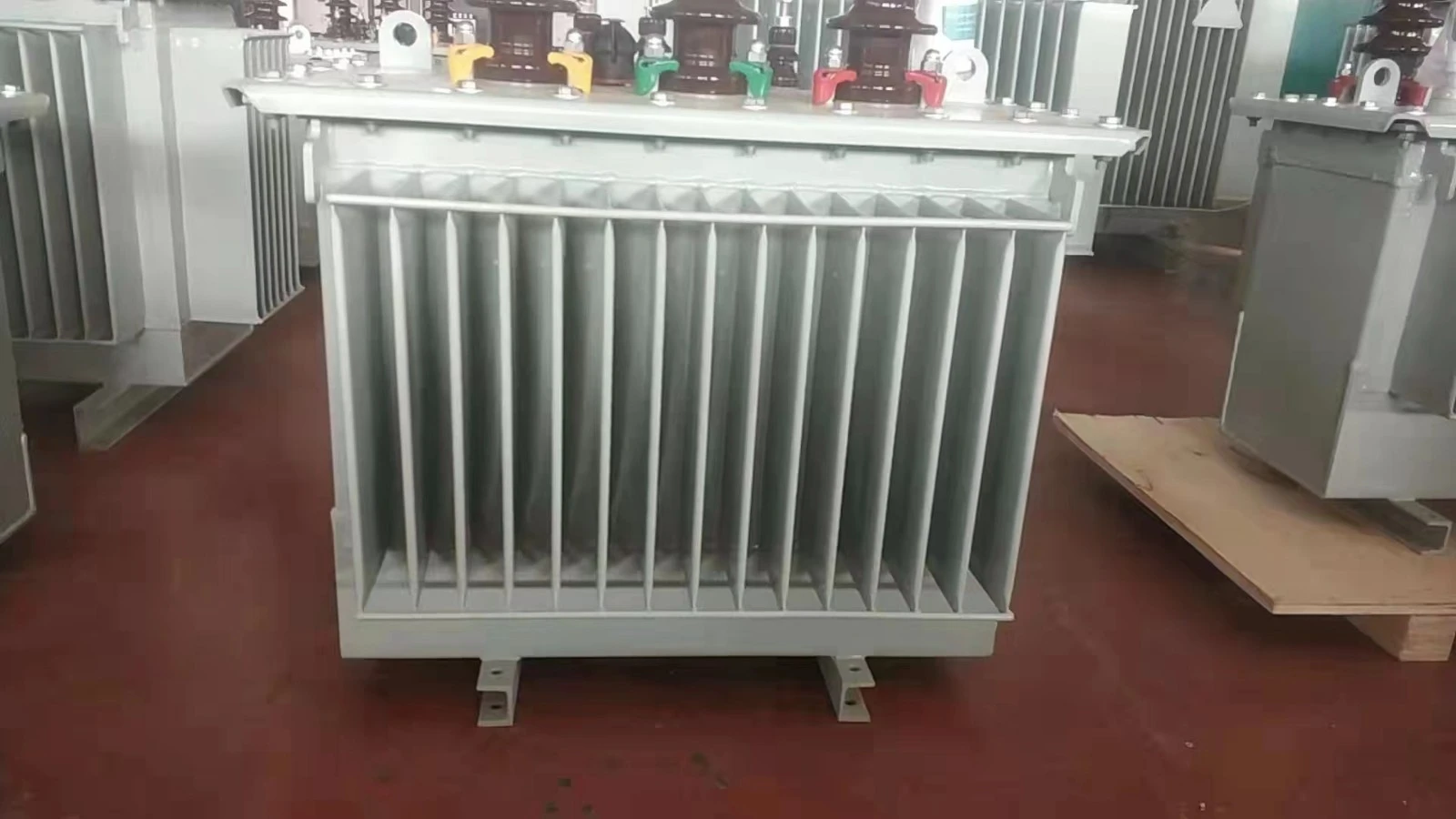

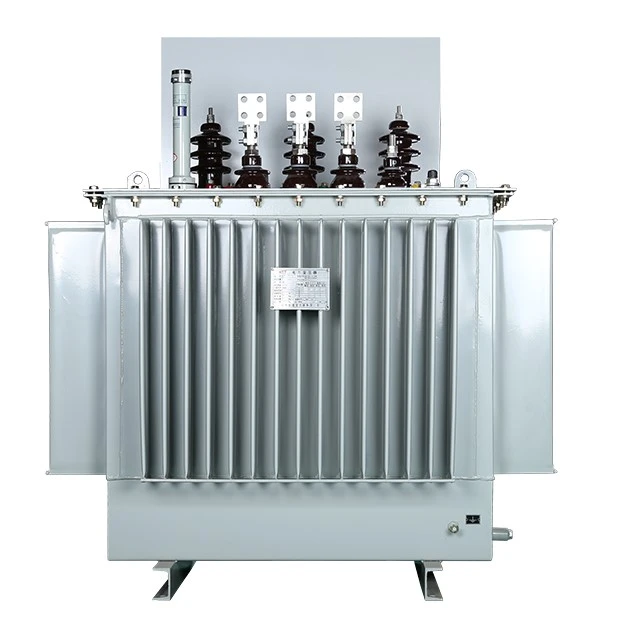

รูปถ่ายสินค้า

สภาพแวดล้อมที่ใช้งานได้:

ในร่มหรือกลางแจ้งที่ระดับความสูงไม่เกิน 1,000 เมตร

อุณหภูมิแวดล้อมสูงสุด +40 องศา ;

อุณหภูมิเฉลี่ยสูงสุดรายวัน +30 องศา ;

อุณหภูมิเฉลี่ยต่อปีสูงสุดคือ +20 องศา และอุณหภูมิต่ำสุดคือ -25 องศา

หม้อแปลงที่ทำงานภายใต้เงื่อนไขการใช้งานพิเศษสามารถจัดหาได้ตามความต้องการของผู้ใช้

การถ่ายโอนเท: Transfo H61 20KV 160kVA B2

หม้อแปลง H61 15(20)kV 160kVA B2

หม้อแปลงไฟฟ้าระบบจำหน่าย MV / LV สามเฟสพร้อมขดลวด MV และ LV ในกำลังทองแดงแบบพันแผล P=160KVA

การปฏิบัติตามข้อกำหนดของ -: NFC 52 100 - 52 112 และ 52 113 มาตรฐานหรือเทียบเท่าในเนื้อหา

- การระบายความร้อนตามธรรมชาติ: ONAN

- การปรับแรงดันไฟฟ้า MV: โดยปิดสวิตช์ +/- 5% ในห้า (5) ตำแหน่ง

- ประเภท: บนโพสต์ H61

- กำลังไฟฟ้าที่กำหนด: 160KVA

- แรงดันไฟฟ้าหลัก: 20,000V ± 5%

- แรงดันไฟฟ้ารอง: ปิด 410V- โหลดระหว่างเฟส / 240V ระหว่างเฟสและเป็นกลาง

- ความถี่: 50Hz

- แรงดันไฟฟ้าลัดวงจร-: 4%

- ไม่มี-การสูญเสียโหลดน้อยกว่าหรือเท่ากับ 300W

- การสูญเสียโหลดน้อยกว่าหรือเท่ากับ 2000W

- การเชื่อมต่อ: Dyn11 ที่มีเอาต์พุตเป็นกลาง

- การข้าม MV และ LV: ในรูปแบบพอร์ซเลน

การประชุมเชิงปฏิบัติการโรงงาน

การบรรจุและการจัดส่ง

คำถามที่พบบ่อย:

1. คุณเป็นผู้ผลิตหรือผู้ค้าหรือไม่?

Fengyuan Power เป็นผู้ผลิตมืออาชีพชั้นนำที่ตั้งอยู่ในเมืองเหอหนาน ประเทศจีน

2. การจัดส่งและบริการหลังการขาย-ของคุณเป็นอย่างไร

การจัดส่งขึ้นอยู่กับปริมาณการสั่งซื้อ โดยปกติเราต้องใช้เวลา 1 เดือนสำหรับการสั่งซื้อตู้คอนเทนเนอร์. 20 ตู้คอนเทนเนอร์ (20 ฟุตหรือ 40 ฟุต) ต่อเดือนไม่ใช่ปัญหาสำหรับเรา เราสามารถตอบคำถามของผู้ใช้และแก้ไขปัญหาได้ตลอด 24 ชั่วโมง และให้การสนับสนุนทางเทคนิคที่ครอบคลุมสำหรับผลิตภัณฑ์ทั้งหมดของเราในเวลาที่เหมาะสม

3. การรับประกันผลิตภัณฑ์ของคุณคืออะไร?

ก่อนอื่น สวิตช์เกียร์และอุปกรณ์ไฟฟ้าของเรามี CCC, ISO9001...ฯลฯ การรับรองคุณภาพ และชิ้นส่วนไฟฟ้าและอุปกรณ์เสริมมี CE, Rohs, CB, TUV, Kema... ประการที่สอง เราให้การรับประกันคุณภาพ 1 ปี

4. คุณยอมรับ OEM และ ODM หรือไม่?

ใช่. ทีมงาน R&D ของเรามีเทคโนโลยีล่าสุดและสามารถพัฒนาและผลิตผลิตภัณฑ์ตามแบบและแบรนด์ของลูกค้า

ผลิตภัณฑ์นี้มักจะได้รับการปรับแต่ง

เราเป็นผู้ผลิตและมีแผนกเทคนิคมืออาชีพที่สามารถออกแบบและจัดหาโซลูชั่นได้ตามความต้องการของลูกค้า

โปรดติดต่อพนักงานขายของเราเพื่อขอรับแบบการออกแบบ

นี่คือตัวอย่างลูกค้าของเราสำหรับการอ้างอิงของคุณ

ลูกค้าโตโก

เอกสารข้อมูล N องศา 1-A: หม้อแปลง H61 20kV/400V ของ 100kVA

หากต้องการรายละเอียดเพิ่มเติม โปรดอย่าลังเลที่จะติดต่อเรา
